Станок «Амурец-100» предназначен для бурения ударно-канатным способом
вертикальных скважин глубиной до 100 м в породах различной крепости. Он
применяется при поисках и детальной разведке месторождений полезных
ископаемых, для бурения гидрогеологических, водоотливных и
вентиляционных скважин, а также скважин под взрывные работы.
Станок имеет приводной двигатель, инструментальную и желоночную лебедки,
ударный механизм с балансиром и мачту.
Средняя скорость навивки каната на барабан, м/с:
инструментальный
0,6
1,1—1,37
1,1-1,42
1,4
желоночный
1,5
1,26—1,56
1,21
—
1,68
2,1
талевый
0,68—0,93
0,8—1,02
0,95—1,22
1,1
Диаметр канатов, мм: инструментального
19,5
21,5
26
19
желоночного
11,0
15,5
17,5
12
талевого
11,0
15,5
21,5
14,5
Диаметр барабанов, мм: инструментального
250
275
3,77
250
желоночного
214
219
219
217
талевого
214
219
219
217
Канатоемкость барабанов, м:
и нструментал ьного
120
350
500
270
желоночного
120
350
500
290
талевого
90
135
210
140
Привод установки
Дизельный
Электрический
Тип приводного двигателя
АДМ2
АО-73-6
А02-91-8
АК-72-6
Мощность двигателя, кВт Частота вращения, об/мин
15
22
40
20
1 500
980
735
980
Мачта
Высота до оси кронблока, м
Грузоподъемность, т
10,8
Шест
13
овая
16
11,7
12
25
12
Механизм подъема
Инстру
Червячная лебедка
Редуктор -
Транспортная база
ментальная
лебедка
Санный ход
Колесный ход
ная лебедка Самоходная
Габариты установки, мм: в рабочем положении
7 600Х
5 800 X
8
400Х
гусеничная
тележка
3 500 X
X 2 360Х
X 2 300 X
X
1
800X
X 2 870X
X 11 420
X 13 750
Х 16 300
X 12 500
Он поставляется с завода установленным на сварную
раму саней. Деревянные полозья под раму подводят на месте эксплуатации.

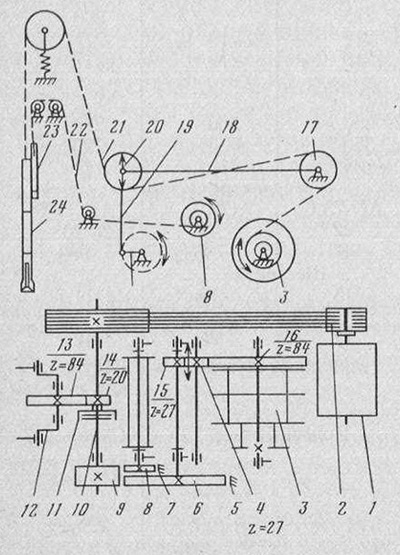

Техническая характеристика установки приведена в табл. 1.14, а
кинематическая схема — на рис. 1.29. Вращение от двигателя 1 через
фрикционную муфту и клиноременную передачу 2 сообщается главному валу 10
станка, от которого приводятся в движение ударный механизм,
инструментальная и желоночная лебедки.
На главном валу находится шестерня 14, включаемая с помощью фрикционной
муфты 11 и приводящая во вращение шестерню 13 с валом, на концах
которого насажены два кривошипа 12. Через шатуны 19 кривошипы сообщают
возвратно-поступательное движение балансирной раме 18 со свободно
сидящим на ней роликом 20. С помощью этого ролика через канат 21,
проходящий от инструментального барабана 3, ролики 17, 20 и блок мачты,
поднимается и опускается снаряд 24, наносящий удары по забою скважины.
На конце вала 10 находится фрикционный шкив 9, служащий для привода
инструментального и лебедочного барабанов. С помощью тяги управления вал
желоночного барабана поворачивается в эксцентриковых втулках, и шкив 8,
находящийся на нем, прижимается к шкиву 9. При этом канат 22
наматывается
на барабан желоночной лебедки и желонка 23
поднимается вверх. При повороте эксцентриковых втулок в обратную сторону
фрикционный шкив 8 прижимается к тормозной колодке 7 и барабан
останавливается. Желонка спускается под действием собственной массы при
нейтральном положении шкива 8.
Аналогичным способом приводится в движение и инструментальная лебедка.
Шкив 6 привода инструментальной лебедки прижимается к шкиву 9 и через
шестерни 15, 4 и 16 барабан 3 получает вращение. Тормозится барабан при
соприкосновении шкива 6 с тормозной колодкой 5. Шестерня 4 может
перемещаться по валу и выходить из зацепления с шестерней
инструментального барабана.
В комплект бурового станка «Амурец-100» входят: буровой станок в сборе,
рабочий буровой инструмент, обсадные трубы и принадлежности к ним,
аварийный инструмент, инструмент для технического обслуживания, запасные
части.
Изготовитель — завод «Амурский металлист», г. Благовещенск Амурской
области.
