Центробежный водяной насос двигателя Д-108 служит для создания принудительной циркуляции охлаждающей жидкости. Он крепится болтами к кожуху распределительных шестерен слева. Производительность насоса

12 800 л/ч при 1050 об/мин коленчатого вала дизеля.

Насос (рис. 28) состоит из корпуса 14, закрепленного на кронштейне 10

пятилопастной крыльчатки 16, соединенной с валом 23 при помощи шпонки 20 и штифта 21.

К фланцу 22 корпуса крепится патрубок подводящий к насосу воду от радиатора, к фланцу 13 — патрубок пере-пускной трубы, по которой вода поступает из водоотводной трубы к насосу. Фланец 19 соединен с патрубком, подводящим воду к блокам основного и пускового двигателей.

Задняя втулка 17 вала насоса на внутренней поверхности имеет кольцевые канавки, заполненные графитовой набивкой. В передней втулке и во фланце 8 кронштейна имеются отверстия 7, совпадающие друг с другом. Через эти отверстия подается масло из трубки, закрепленной в кожухе распределительных шестерен Для исключения перетекания масла по валику во фланце 8 установлен самоподжимной сальник 2.

Для предотвращения вытекания воды из корпуса насоса на валике в специальной гайке 11 установлена сальниковая набивка 12, состоящая из трех витков асбестового шнура, сечением 12 X 12 мм, длиной 142—145 мм, пропитанного антифрикционной массой. Сальниковую набивку можно по мере износа подтягивать гайкой, навернутой на выступ фланца кронштейна 10. Резьба в гайке и на фланце левая (совпадает с направлением вращения вала насоса). Для увеличения износостойкости вала его рабочая поверхность закалена токами высокой частоты и хромирована. Осевое перемещение валика ограничивается в пределах 0,08—0,4 мм упорным диском 6 и буртиком втулки 5. Приводная шестерня 1, посаженная на шпонке 4, закреплена на переднем конце вала при помощи гайки 3. Шестерня 1 вала насоса приводится от большой промежуточной шестерни распределения.

Для стекания воды из корпуса насоса в нижней его части имеется отверстие.

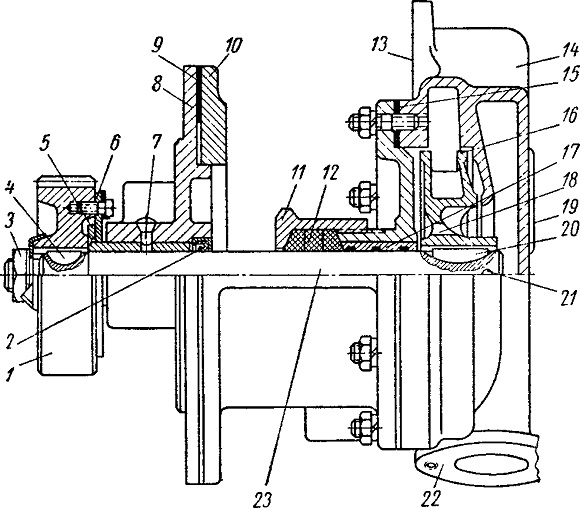

Рис. 28. Водяной насос:
1 — шестерня привода; 2 — сальник; 3 — гайка; 4 — шпонка; 5 — передняя втулка; 6 — упорный диск; 7 — отверстие для подвода масла к передней втулке; 8 — фланец; 9, 15 — прокладки; 10 — кронштейн; 11 — гайка сальниковой набивки; 12 — сальниковая набивка; 13 — фланец для подсоединения трубы, подводящей воду от водоотводной трубы; 14 — корпус насоса; 16 — крыльчатка; 17 — задняя втулка; 18 — разгрузочные отверстия; 19 — фланец для крепления отводного патрубка; 20 — шпонка крепления крыльчатки; 21 — штифт; 22 — фланец для крепления подводящего патрубка; 23 — вал насоса
