Глава 12. РЕГУЛИРОВКА ДИЗЕЛЕЙ А-01, А-01М и А-41

Глава 12. РЕГУЛИРОВКА ДИЗЕЛЕЙ А-01, А-01М и А-41

ПРОВЕРКА И РЕГУЛИРОВКА УГЛА ОПЕРЕЖЕНИЯ ПОДАЧИ ТОПЛИВА ДИЗЕЛЕЙ А-01, А-01М и А-41

При эксплуатации двигателей вследствие износа шестерен привода и кулачков валика топливного насоса, а также ослабления болтовых соединений в пластинчатой муфте привода угол опережения подачи топлива может изменяться.

Для облегчения проверки и регулировки угла опережения подачи топлива на вилке 2 (см. рис. 56) нанесена риска / и на муфте привода топливного насоса двигателей А-01 и А-01М — метки 9.

Риска 1 при положении поршня первого цилиндра в в. м. т. такта сжатия (оба клапана закрыты) должна находиться наверху и совпадать с разъемом клеммного соединения фланца 7.

Взаимное расположение стрелки 10 и меток 9, соответствующее нормальному углу опережения подачи топлива, устанавливают на заводе-изготовителе и указывают в паспорте двигателя.

Для нормальной работы двигателя необходимо периодически проверять затяжку болтов 5, 8 и 11 и соответствие положения стрелки 10 и меток 9 указанному в паспорте двигателя.

Если положение меток 9 и стрелки 10 отличается от рекомендуемого, необходимо расконтрить и отвернуть два болта 5 крепления полу-муфт 3 к фланцу 7 и совместить метки 9 и стрелку 10 до положения, указанного в паспорте двигателя, после чего затянуть и законтрить болты 5.

При выполнении технического ухода № 3, а также при ремонтах (в стационарных условиях) проверять и регулировать угол опережения подачи топлива необходимо при помощи моментоскопа (мениска).

Перед проверкой угла опережения подачи топлива присоединяют к насосу все трубки, кроме трубки высокого давления первого цилиндра, устанавливают рычаг регулятора в положение максимальной подачи

топлива и ручным подкачивающим насосом прокачивают топливо до полного удаления воздуха из системы питания, т. е. до того момента, когда из трубки воздушного вентиля топливного фильтра тонкой очистки и из-под воздушной пробки топливного насоса потечет сплошная струя топлива, без пузырьков воздуха.

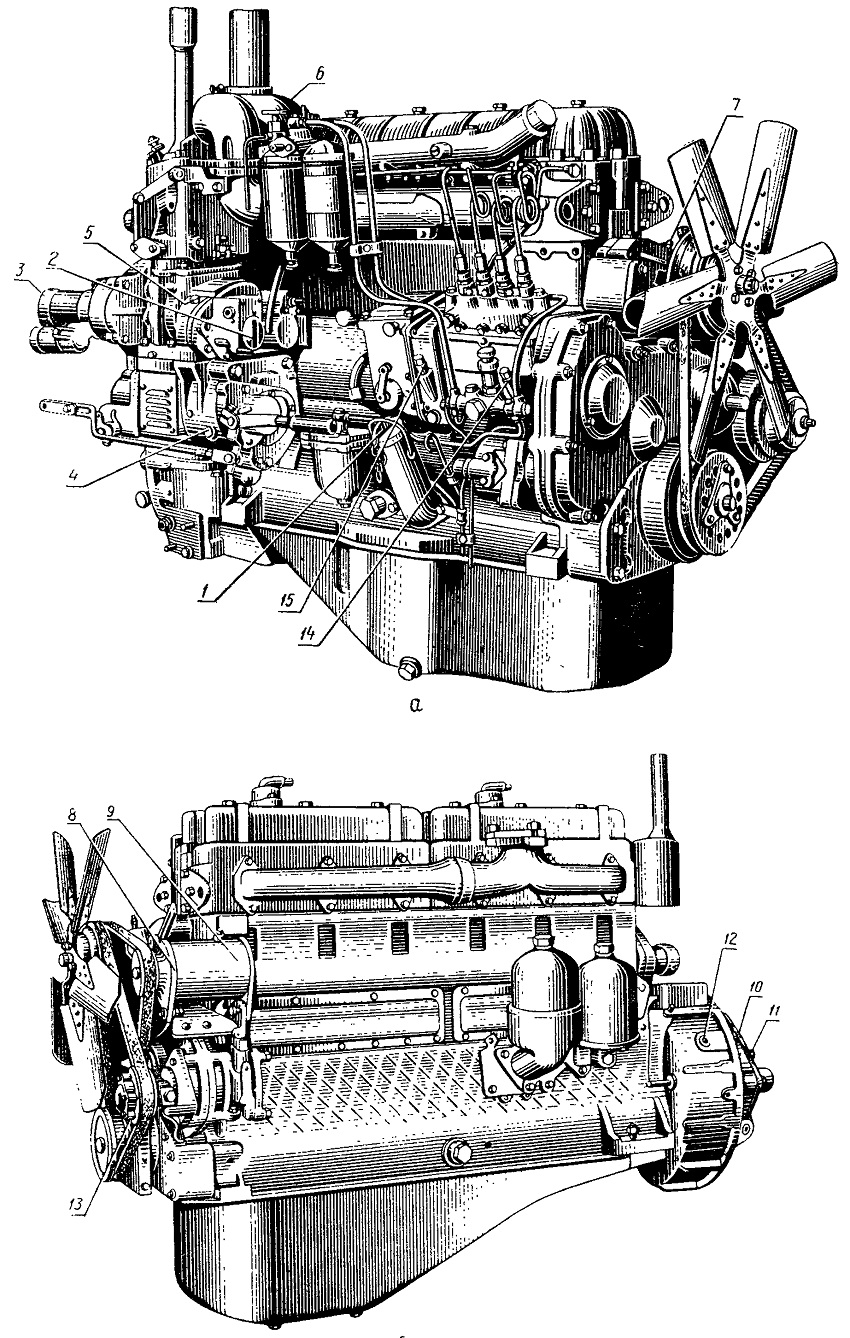

Рис. 95. Точки смазки двигателя:
а —А-41 (вид слева); б — А-01 (вид справа).

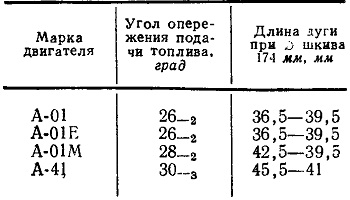

Таблица 8

Угол опережения подачи топлива проверяют в следующем порядке: на штуцер первой секции топливного насоса устанавливают момен-тоскоп, т. е. при помощи гайки прикрепляют к штуцеру короткую трубку высокого давления и при помощи резиновой трубки соединяют ее с небольшой стеклянной трубкой с внутренним диаметром 1—2 мм;

под ближайшей к шкиву коленчатого вала гайкой закрепляют проволоку в виде стрелки, острием направленную к наружной цилиндрической поверхности шкива коленчатого вала;

включают декомпрессионный механизм и рукояткой вращают коленчатый вал двигателя до тех пор, пока из стеклянной трубки не появится струя топлива без пузырьков воздуха;

выливают часть топлива из стеклянной трубки, встряхнув ее, и продолжают медленно вращать коленчатый вал, внимательно наблюдая за уровнем топлива в трубке. Уровень топлива должен быть некоторое время неподвижным, а затем начать подниматься. В момент начала подъема топлива прекращают вращать коленчатый вал и на наружной цилиндрической поверхности буртика шкива против острия стрелки наносят метку (карандашом или мелом);

вывинчивают из отверстия картера маховика установочный винт и вставляют его ненарезанной частью в то же отверстие до упора в маховик. Нажимая на винт, вращают коленчатый вал до тех пор, пока винт не войдет в отверстие на маховике. При этом поршень первого цилиндра будет находиться в в. м. т. в конце такта сжатия (оба клапана первого цилиндра должны быть закрыты). В этом положении коленчатого вала наносят на наружной цилиндрической поверхности шкива против стрелки вторую метку;

измеряют по цилиндрической поверхности шкива длину дуги между двумя метками и сравнивают ее с данными таблицы 8.

Если замеренный угол опережения подачи топлива не соответствует табличному, его необходимо изменить.

Для изменения угла опережения подачи топлива на двигателях А-01 и А-01М необходимо:

ослабить два болта 5 (см. рис. 56), предварительно расшплин-товав их;

если требуется увеличить угол опережения подачи топлива, повернуть кулачковый вал топливного насоса по ходу его вращения, если уменьшить — повернуть против вращения. Цена деления между метками 9 равна 3° по углу поворота кулачкового вала топливного насоса или 6° по углу поворота коленчатого вала; затянуть болты;

вновь проверить угол опережения подачи топлива, если угол правильный— затянуть болты;

окончательно болты зашплинтовать;

новое взаимное расположение стрелки 10 и меток 9 занести в паспорт двигателя.

При установке и регулировке насоса не допускать продольного натяга пластин полумуфт (рис. 96). Натяг пластин полумуфт устраняют

передвижением фланца 7 (см. рис. 56) вдоль валика привода топливного насоса. Стяжной болт 8 клеммного соединения фланца 7 затягивают при отпущенных болтах крепления пластин к фланцу.

Для изменения угла опережения подачи топлива двигателя А-41 необходимо:

снять крышку 3 (см. рис. 58) привода топливного насоса; отогнуть концы замковых шайб 9 и вывернуть два болта 8; повернуть шлицевой фланец 7 с кулачковым валом топливного насоса относительно шестерни 11 для увеличения угла опережения подачи топлива по часовой стрелке, для уменьшения угла — против часовой стрелки на нужное количество отверстий. Поворот на одно отверстие изменяет угол опережения подачи на 3°;

вновь проверить угол опережения подачи топлива; убедившись в правильности установки угла опережения подачи топлива, туго затянуть болты 8 и законтрить их новыми замковыми шайбами 9; установить крышку <3 привода топливного насоса на место; снять моментоскоп, установить трубку высокого давления первого цилиндра, вынуть установочный винт и ввинтить его нарезной частью в отверстие картера маховика.

Такие способы проверки угла опережения подачи топлива применяют при установке топливного иасоса с неизношенными плунжерными парами. При установке насоса с работавшими плунжерными парами трудно определить действительный угол опережения подачи топлива вследствие просачивания топлива в зазоры при медленном вращении коленчатого вала. Поэтому в топливных насосах, бывших длительное время в эксплуатации, угол опережения подачи топлива рекомендуется устанавливать следующим способом.

1. Установить угол опережения подачи топлива по новому (эталонному) насосу указанными ранее способами и зафиксировать взаимное расположение стрелки 10 (см. рис. 56) и меток 9 или шлицевого фланца 7 (см. рис. 58) на шестерне 11 привода топливного насоса.

2. Снять новый (эталонный) насос и установить предназначенный к эксплуатации, не нарушая при этом расположения стрелки 10 (см. рис. 56) и меток 9 или положения шлицевого фланца 7 (см. рис. 58) по отношению к ступице шестерни 11. При установке топливного насоса на двигатели А-01 и А-01М риска 1 (см. рис. 56) на вилке 2 должна совпадать с разъемом клеммного соединения фланца 7 и находиться вверху при в. м. т. поршня первого цилиндра в такте сжатия.

Рис. 96. Натяг полумуфт привода топливного насоса:
а — правильно; б — неправильно.
