Приборы тормозного привода дизельных
автомобилей ЗИЛ-133
Пневматический кран с кнопочным управлением
пневмопривода дизельных автомобилей ЗИЛ-133
Предназначен для включения и отключения подачи сжатого воздуха. На
автомобилях-тягачах ЗИЛ-133 установлены 3 таких крана. Кран 2 (см. рис.
11.4) управляет приводом аварийного растормаживания пружинных
энергоаккумуляторов, кран 5 — приводом вспомогательного
тормоза-замедлителя. Третий кран управляет механизмом включения
блокировки межосевого дифференциала.

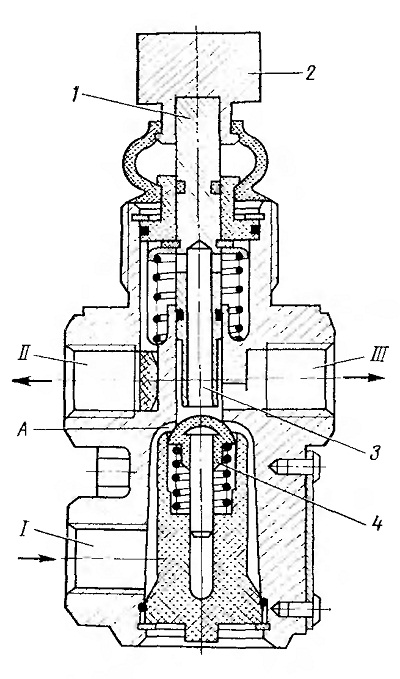

При нажатии на кнопку 2 (рис. 11.13) толкатель 1
перемещается вниз и садится своим седлом на клапан 4, разобщая вывод III
от атмосферного вывода II. Затем толкатель
1 открывает клапан 4 и сжатый воздух от воздушного баллона через вывод
1 проходит в полость А и через вывод III к пневматическим цилиндрам.
При отпускании кнопки толкатель под действием пружины возвращается в
верхнее положение. При этом клапан 4 закрывает отверстие в корпусе,
прекращая дальнейшее поступление сжатого воздуха в вывод III. Седло
толкателя 1 отрывается от клапана 4 и вывод III сообщается с атмосферным
выводом II через выпускной канал 3 в толкателе.
11.4 Пневматический кран с кнопочным управлением
