Приборы тормозного привода дизельных автомобилей ЗИЛ-133


Кран слива конденсата пневмопривода дизельных автомобилей ЗИЛ-133



Предназначен для принудительного удаления конденсата из воздушного баллона пневматического тормозного привода, а также для выпуска из него сжатого воздуха (при необходимости). Установлены эти клапаны во всех воздушных баллонах тормозного привода.

Внутри латунного корпуса 3 (рис. 11.10)  находится шток I с резиновым клапаном 6, прижимаемым к седлу пружиной 2, установленной между опорным кольцом 4 и шайбой 5.

Кран слива конденсата открывается при легком нажатии на шток вверх или при отведении его в любую сторону (например, с помощью отвертки).

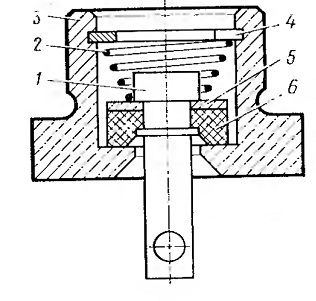

Рис. 11.10. Кран слива конденсата
