КАРДАННАЯ ПЕРЕДАЧА АВТОМОБИЛЕЙ РАФ-2203-01, РАФ-22031-01,
РАФ-22035-01
Устройство

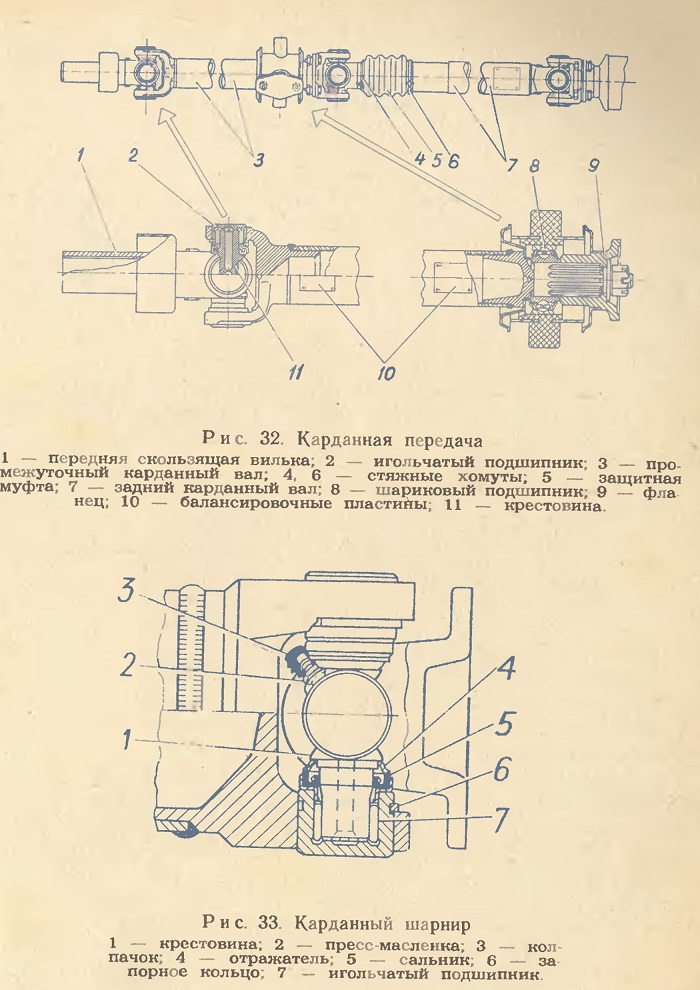

Карданная передача (рис. 32) состоит из двух валов, трех карданных
шарниров, двух скользящих вилок и промежуточной опоры.
Передняя скользящая вилка 1 (рис. 32) имеет шлицевое отверстие для
соединения со шлицами вторичного вала коробки передач. Задняя скользящая
вилка имеет шлицевой хвостовик, входящий в шлицевое отверстие заднего
вала. Заднее шлицевое соединение закрыто резиновой защитной муфтой 5.
Для смазки заднего шлицевою соединения на валу имеется пресс-масленка
Задний шарнир крепится к фланцу заднего моста.
Крестовины карданных шарниров (рис. 33) установлены на игольчатых
подшипниках. В собранном шарнире смазка, находящаяся между
грязеотражателем и сальником, служит как бы
масляным фильтром, защищающим рабочую кромку
сальника от ныли, 1рязи и влаги. На пресс-масленки шарниров надеты рези
новые защитные колпачки.
