Снятие
1) Отсоедините штекер выключателя стоп-сигнала.
2) Отвинтите гайку, извлеките шайбу, которыми крепится стяжной болт.
3) Извлеките стяжной болт крепления педали.
4) Отсоедините возвратную пружину от педали и снимите педаль.
5) Извлеките втулки и стопорную прокладку.
Установка педали тормоза производится в последовательности, обратной снятию.
Проверка и регулировка высоты педали тормоза
6) Измерьте расстояние от верхней стороны педали до коврика (см. иллюстрацию)
2,6 Измерьте расстояние от верхней стороны педели до коврика
Номинальное значение высоты педали должно составить 185,2±3 мм.
7) При необходимости отрегулируйте высоту педали тормоза, для чего отсоедините штекер выключателя стоп-сигнала. Затем ослабьте затяжку контргайки 1 и поверните выключатель 2 стоп-сигнала против часовой стрелки так, чтобы он отошел от педали тормоза 5 (см. иллюстрацию).
8) Ослабьте затяжку контргайки 3 и вращайте шток 4 до тех пор, пока высота педали не будет соответствовать номинальному значению (см. иллюстрацию 2.7).
2.7 Ослабьте затяжку контргайки 1 и поверните выключатель 2 стоп-сигнала против часовой стрелки так, чтобы он отошел от педали тормоза 5
9) При необходимости отрегулируйте свободный ход педали (см. иллюстрацию 2.9), также вращая шток 4, затем затяните контргайку 3 штока (см. иллюстрацию 2.7). Номинальное значение свободного хода педали тормоза составляет 5-8 мм.
2.9 Свободный ход педали тормоза
10) Поверните выключатель 2 стоп-сигнала так, чтобы расстояние А составило 0,1-2,5 мм, и затяните контргайку 1 с усилием 14-18 Нм (см. иллюстрацию 2.7).
11) Подсоедините штекер выключателя стоп-сигнала.

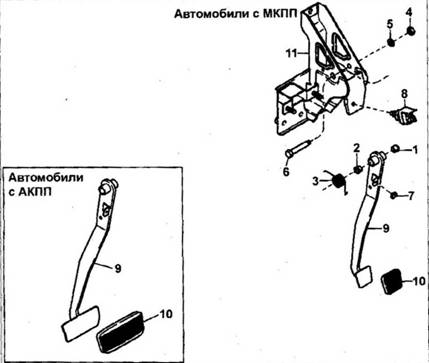

2.0 Педаль тормоза
1 – втулка
2 — втулка
3 — возвратная пружина
4 — гайка
5 — шайба
6 — стяжной болт
7 — заглушка
8 — выключатель стоп-сигнала
9 — педаль тормоза
10 — накладка педали тормоза
11 — кронштейн вакуумного усилителя тормозного привода
12) Нажмите на педаль тормоза до упора (нагрузка примерно в 60 кг) и измерьте остаточное расстояние от педали до коврика (см. иллюстрацию).
2.12 Нажмите на педаль тормоза до упора (нагрузка примерно в 60 кг) и измерьте остаточное расстояние от педали до коврика
Номинальное значение расстояния должно составить 26 мм.
13) Если остаточное расстояние от педали до коврика меньше номинального, то это может свидетельствовать либо о проникновении воздуха е систему, либо об износе тормозных колодок, либо
о чрезмерном зазоре между тормозными колодками и диском/ барабаном, либо о неисправности автоматического регулятора положения тормозных колодок, либо об утечке жидкости из главного тормозного цилиндра.
