1) Поддомкратьте автомобиль, установите его на подставочные козлы.
2) Слейте охлаждающую жидкость
3) Поместите подходящий контейнер под радиатор охлаждения трансмиссионной жидкости для сбора вытекающей жидкости.
4) Отсоедините подающий и возвратный шланги от радиатора охлаждения трансмиссионной жидкости.
5) Снимите радиатор (см. соответствующую главу).

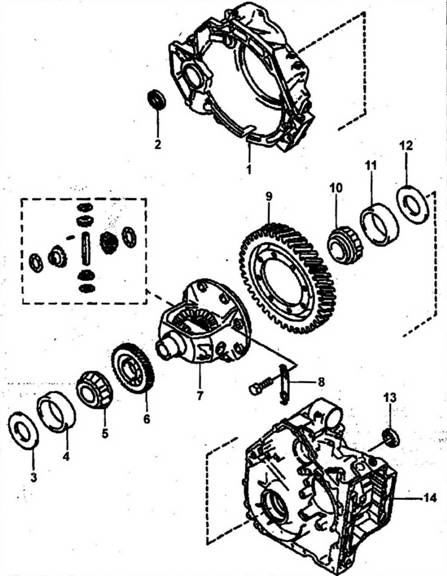

1.0д Дифференциал. Автомобили с АКПП 50-42 LE
1- корпус коробки передач
2- сальник
3- прокладка
4- наружное кольцо подшипника
5- подшипник
6- шестерня привода спидометра
7- корпус дифференциале
8- кронштейн
9- шестерня дифференциала
10- внутреннее кольцо подшипника
11- наружное кольцо подшипника 12 — прокладка
13- сальник
14- корпус коробки передач

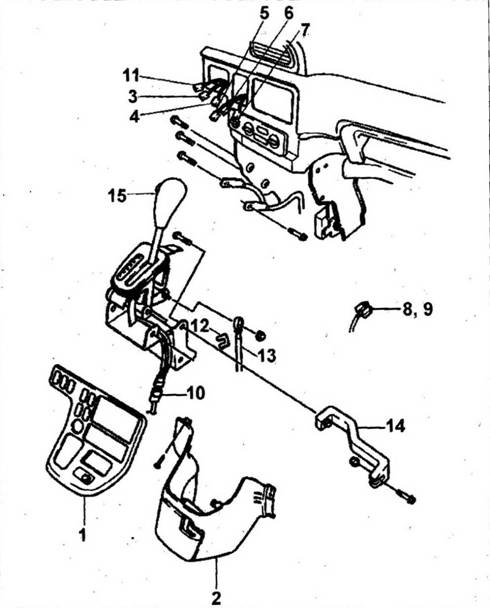

2.0Рычаг управления коробкой передач
1- передняя часть центральной консоли
2- накладка передней части центральной консоли
3 — штекер выключателя противотуманных фар
4 — штекер выключателя стеклоомывателя
5- штекер выключателя обогревателя заднего стекла
6- штекер выключателя аварийной сигнализации
7- штекер выключателя oтопителя
8- штекер прикуривателя
9- штекер лампочки подсветки при куривателя
10- штекер блокиратора HOLD
11- штекер выключателя режимов POWER/ECONOMY
12- зажим
13- трос выбора/переключения передач
14- кронштейн
15- рычаг управления коробкой передач

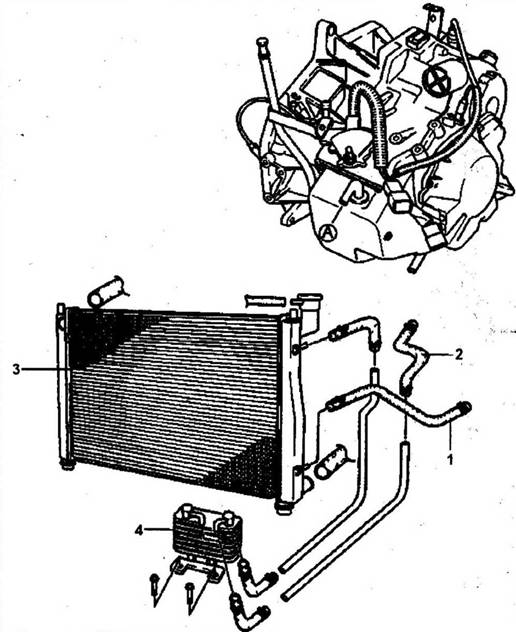

3.0 Радиатор охлаждения трансмиссионной жидкости
1- подающий шланг
2- отводящий шланг
3 — радиатор охлаждения моторного масла
4 — радиатор охлаждения трансмиссионной жидкости
6) Снимите радиатор охлаждения трансмиссионной жидкости.
Установка радиатора охлаждения трансмиссионной жидкости производится в последовательности, обратной снятию.
