КАЗ-606А, КАЗ-608. Топливные фильтры

КАЗ-606А, КАЗ-608. Топливные фильтры

Очистка топлива от механических примесей происходит в фильтре-отстойнике и в фильтре тонкой очистки топлива.

Топливный фильтр-отстойник (рис. 56) установлен на переднем кронштейне левого топливного бака.

Фильтрующий элемент собран на двух стойках 8 из большого числа кольцевых пластин 12 толщиной 0,14 мм. В пластинах выполнены отверстия 13, которые образуют в элементе ряд вертикальных каналов. Снизу фильтрующий элемент сжат пружиной 9 и закрыт плоской крышкой.

На пластинах фильтрующего элемента выполнены два ряда штампованных выступов 14 высотой 0,05 мм. Поэтому в собранном элементе между пластинами образуются зазоры, равные высоте выступов.

Между корпусом и крышкой установлена паронитовая прокладка 2. Корпус прикреплен к крышке болтом 4.

Топливо из бака поступает по топливопроводу в канал крышки фильтра, а из нее — в корпус фильтра-отстойника. Благодаря падению скорости движения топлива при попадании в корпус наиболее крупные механические частицы и вода оседают на дне фильтра- отстойника. Далее топливо проходит через зазоры между пластинами, оставляя на поверхности фильтрующего элемента механические частицы, и по вертикальным каналам, образованным отверстиями в пластинах, поступает в камеру над элементом и далее в топливопровод.

Фильтр тонкой очистки топлива (рис. 57) состоит из крышки 3, фильтрующего элемента 6 и пластмассового стакана 5 с зажимом для его крепления. Между стаканом и крышкой помещена уплотнительная прокладка 4. Керамический фильтрующий элемент 6 прижат к крышке пружиной 7. Тонкая фильтрация топлива осуществляется благодаря тому, что оно проходит через пористую массу керамического элемента.

На автомобилях первых выпусков установлен фильтрующий элемент из латунной сетки.

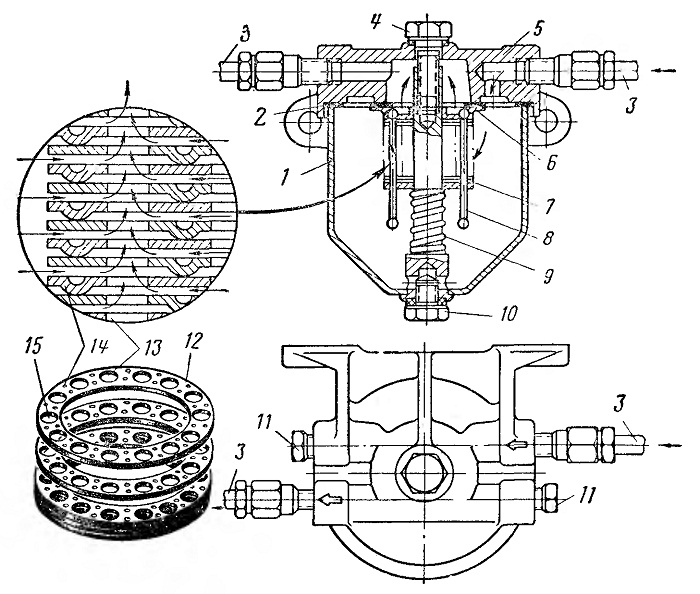

Рис. 56. Топливный фильтр-отстойник
1 — корпус: 2 и 6 — прокладки; 3 — топливопроводы; 4 — болт; 5 — крышка;
7 — фильтрующий элемент; 8—стойка, 9—пружина; 10 — сливная пробка; 11 — заглушка; 12— пластина; 13— отверстие в пластине; 14-выступ пластины; 15 — отверстие для стойки

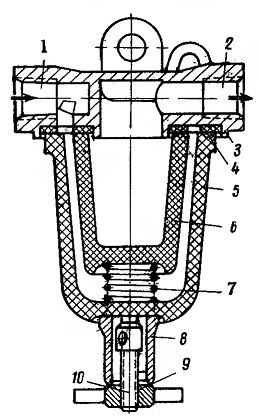

Рис. 57. Фильтр тонкой очистки топлива:
1 — впускное отверстие крышки;
2 — выпускное отверстие крышки;
3 — крышка; 4—прокладка; 5—стакан; 6 — керамический фильтрующий элемент; 7 — пружина; 8—втулка; 9—гайка; 10 — винт
