КАЗ-606А, КАЗ-608. СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯ



Система питания двигателя автомобиля-тягача КАЗ-608 состоит из двух топливных баков, фильтра-отстойника и фильтра тонкой очистки топлива, топливного насоса, карбюратора, топливопроводов, воздушного фильтра, впускного трубопровода, имеющего водяной подогрев смеси, двух выпускных трубопроводов с глушителями шума выпуска, а также указателя уровня топлива.

Схема размещения приборов питания показана на рис. 55. Из топливных баков 4 топливо подается насосом 1 к карбюратору 3, очищаясь в фильтре-отстойнике 8 и фильтре 2 тонкой очистки топлива.

Система питания двигателя КАЗ-606А имеет следующие отличия: в системе нет фильтра тонкой очистки топлива, подогрев
горючей смеси обеспечивается тем, что впускной и выпускной трубопроводы выполнены в общей отливке, глушитель шума выпуска один.

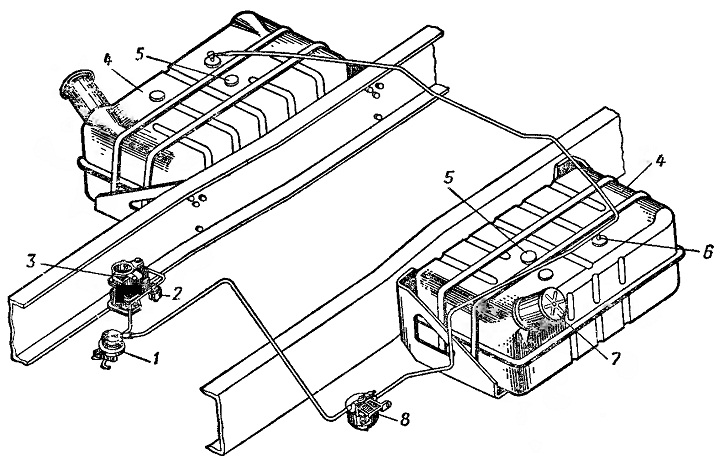

Рис. 55. Схема системы питания топливом двигателя автомобиля-тягача КАЗ-608:
1—топливный насос; 2—фильтр тонкой очистки; 3 — карбюратор; -1 — топливный
бак; 5 — датчик указателя уровня топлива; 6 — кран; 7 — крышка наливной горловины; 8 — фильтр-отстойник
