КАЗ-606А. Водяной насос двигателя





Водяной насос (рис.52) центробежного типа установлен на переднем торце блока цилиндров. Вал 1 насоса вращается в двух шариковых подшипниках 10. Подшипники имеют сальники, удерживающие смазку и защищающие их от загрязнения. Передний подшипник 10 закреплен на валике насоса между распорной втулкой и разрезной конусной втулкой 2, а в корпусе 12 насоса — стопорным кольцом 16. Задний подшипник 10 закреплен только на валике насоса кольцом. Смазка к подшипникам подается из полости между подшипниками через масленку 11. При заполнении смазкой полости между подшипниками она выходит из корпуса насоса через контрольное отверстие а.

Чугунная крыльчатка 15 насоса укреплена на валике насоса штифтом. Место выхода валика из корпуса насоса уплотняется самоподжимным сальником, состоящим из текстолитовой шайбы 13, резиновой манжеты 14, двух обойм манжеты, пружины и стопорного кольца.

Для контроля за состоянием сальника служит отверстие б, через которое при износе или разрушении сальника вытекает охлаждающая жидкость.

К заднему торцу корпуса привертывается плоская крышка, имеющая отверстие для выхода охлаждающей жидкости из насоса.

Между крышкой и корпусом ставится прокладка.

Привод насоса ременный от шкива коленчатого вала. Ступица шкива насоса установлена на наружном конце валика на разрезной конусной втулке 2 и шпонке 6 и удерживается от смещения гайкой 5, навернутой на конец валика насоса. Шкив привода вместе с вентилятором крепится к ступице болтами.

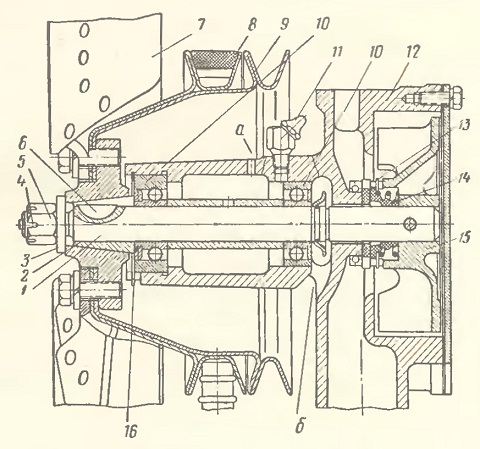

Рис. 52. Водяной насос двигателя КАЗ-606А:

1 — вал насоса; 2 — конусная втулка; 3 — шайба, 4 — шплинт; 5 — гайка; 6 — шпонка; 7 — вентилятор. 6 — ремень привода насоса и вентилятора; 9— шкив; 10 — подшипники; 11— масленка; 12 — корпус насоса; 13— упорная шайба; 14 — манжета сальника. 15—крыльчатка насоса; 16 — стопорное кольцо; а, б — контрольные отверстия
