Механизм открывания бортов вагона-самосвала 6ВС-60

 Внутри лобовых стенок расположен механизм открывания бортов (рис. 37). Он обеспечивает открывание борта при наклоне кузова и закрывание борта при возвращении кузова в поездное положение. Механизм состоит из центральных двуплечих рычагов 1, выполненных из листа толщиной 22 мм.

Рычаги свободно вращаются на валике диаметром 70 мм, который укреплен на внутреннем и наружном кронштейнах лобовой стенки. К рычагу с одного конца шарнирно присоединена регулируемая тяга 3, ас другого — упорная тяга 2. Регулируемая тяга 3 вторым своим концом соединена с концевыми петлями борта. Длину тяги регулируют, ввинчивая головку. Упорная тяга 2 имеет штампованную П-образную форму и выполнена из листа толщиной 10 мм.

Механизм рычажного типа обеспечивает ускоренное открывание борта при наклоне кузова, что имеет существенное значение для повышения устойчивости вагона-самосвала при разгрузке.

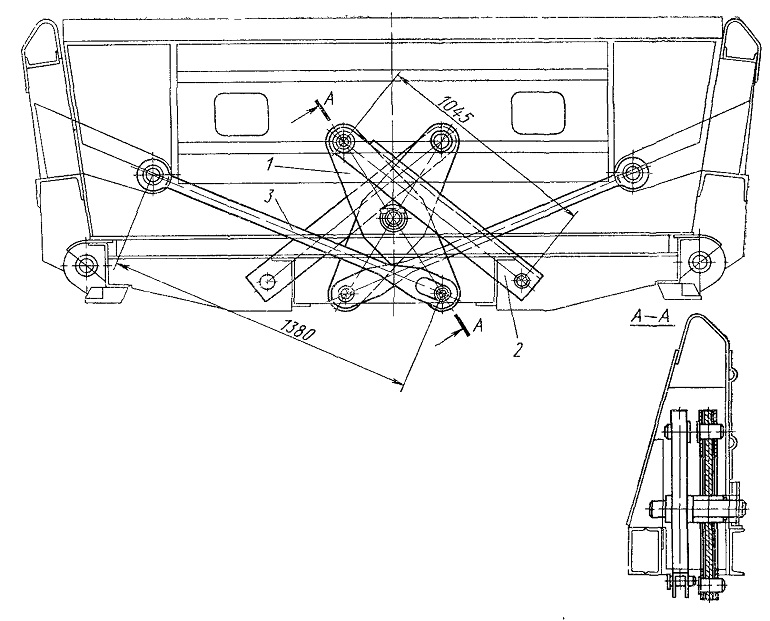

Рис. 37. Механизм открывания продольных бортов вагона-самосвала 6ВС-60

Нижняя рама вагона-самосвала 6ВС-60

 Нагрузки от веса кузова и груза, нагрузки, возникающие при наклоне кузова, горизонтальные продольные нагрузки, появляющиеся при ударах в автосцепку во время движения, и вертикальные нагрузки при прохождении неровностей рельсового пути воспринимает нижняя рама (рис. 38). Поэтому к прочности нижней рамы предъявляются особые требования.

Нижняя рама состоит из хребтовой балки 1, двух буферных стенок 2, двух шкворневых 3 и четырех цилиндровых 4 балок с кронштейнами. Хребтовая балка 1 имеет коробчатое сечение и выполнена из двух двутавров (№ 45), перекрытых сверху и снизу листами толщиной 12 и шириной 450 мм. Внутри балки между двутаврами установлено 12 диафрагм из листа толщиной 8 мм. По концам хребтовой балки с наружной стороны приварены усиливающие накладки толщиной 6 мм. На верхнем листе хребтовой балки установлены упоры, которые ограничивают перемещение кузова относительно нижней рамы.

Шкворневые кронштейны сварные, состоят из вертикальных штампованных ребер толщиной 10 мм. Эти ребра перекрыты сверху и снизу листами толщиной соответственно 14 и 10 мм. Коробчатое сечение шкворневых кронштейнов обеспечивает их необходимую прочность. Вертикальные ребра с торца приварены к двутаврам хребтовой балки. На расстоянии 600 мм от продольной оси вагона на верхнем листе шкворневого кронштейна укреплены литые опоры 5 для поворота кузова.

Цилиндровые кронштейны сварные, коробчатого сечения, состоят из штампованных вертикальных ребер толщиной 10 мм, перекрытых сверху и снизу листами толщиной по 14 мм. На верхнем листе установлены литые опоры кузова вагона.

В зоне шкворневых кронштейнов к нижнему листу и двутаврам хребтовой балки приклепан восемью заклепками диаметром 22 мм стальной литой пятник. По концам хребтовой балки установлены розетки автосцепки, задние и передние упорные угольники. Розетка автосцепки объединена с передними упорными угольниками. По контуру прилегания к лобовому (буферному) листу розетка приварена (шов 6 мм). Задние упорные угольники объединены; они изготовлены из стали 25Л (ГОСТ 977—65). К двутаврам эти угольники приклепаны (заклепки 22 х55 мм). На нижней раме по всей ее длине смонтировано пневматическое оборудование с цилиндрами разгрузки, при-боры управления разгрузкой и тормозное оборудование. К хребто^ вой балке нижней рамы приварены кронштейны воздухозамедлите-лей, выполненные из швеллера № 16.

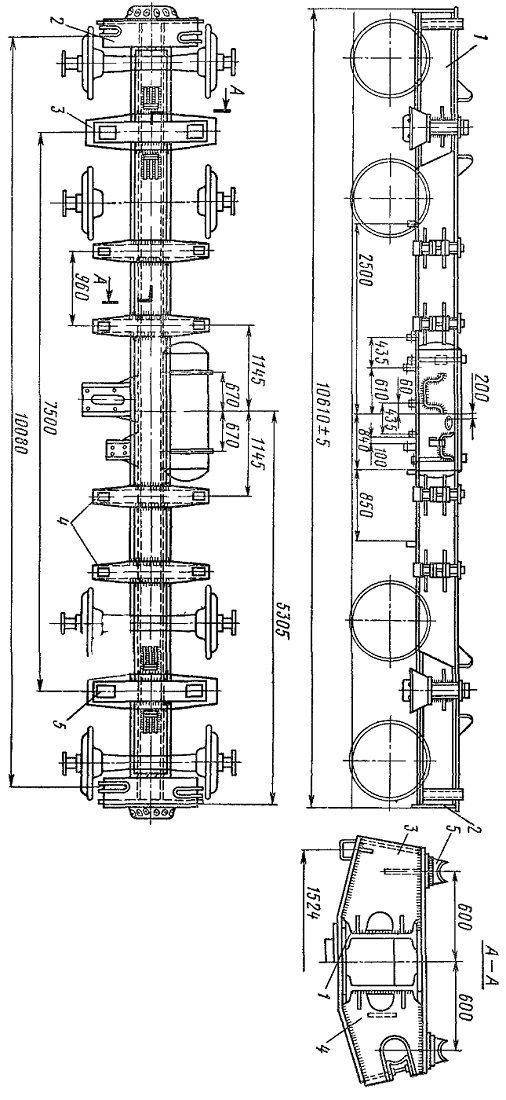

Рис. 38. Нижняя рама вагона-самосвала 6ВС-60
