4.9

Верхняя панель приборов комбайна РСМ-10Б «Дон-1500Б»

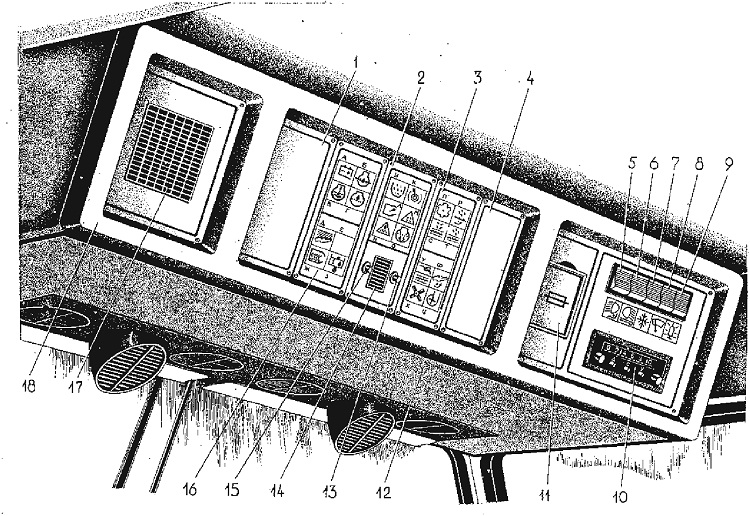

Размещение приборов на верхней панели приборов показано на рисунке 4.7.

Рисунок 4.7

1, 4, 10, 17-заглушки; 2,3,16-блоки звуковой и световой сигнализации; 5-клавиша включения рабочих фар; 6-клавиша включения фары выгрузного шнека; 7-клавиша включения компрессора кондиционера; 8-клавиша включения стеклоочистителя; 9-клавиша включения сигнального проблескового маяка; 11-блок предохранителей; 12-панель системы кондиционирования; 13-регулятор громкости; 14-зуммер; 15-контроль ламп табло; 18-фальшпанель;

А-зарядка аккумулятора; Б-давление масла в двигателе ниже нормы; В-температура воды двигателя выше нормы; Г-засорение фильтра тонкой очистки; Д-забивание пространства над соломотрясом; Е-резерв; Ж-копнитель заполнен; 3-перегрев масла в гидробаке; И-бункер заполнен; К-стояночный тормоз включен; JT-клапан копнителя открыт; М-потери выше нормы; Н-забивание фильтра основной гидросистемы; О-засорение воздушного фильтра ; П-обороты молотильного барабана ниже нормы; P-обороты вала очистки ниже нормы; С-обороты колосового шнека ниже нормы; Т-обороты зернового шнека ниже нормы; У-обороты соломонабивателя ниже нормы - забивание шнека половой; Ф-обороты вала соломотряса ниже нормы; Х-обороты барабана измельчителя приспособления ПКН-1500Б (измельчителя-разбрасывателя) ниже нормы; Ц-обороты вентилятора половопровода приспособления ПКН-1500Б ниже нормы



4.10

Щиток приборов комбайна РСМ-10Б «Дон-1500Б»

Размещение приборов на щитке приборов показано на рисунке 4.8.

Рисунок 4.8

1-режим самоконтроля; 2-частота вращения коленчатого вала двигателя; 3-скорость движения комбайна; 4-указатель давления масла двигателя; 5-рукоятка съема фалыппанели; 6-вольтметр; 7-указатель температуры воды двигателя или масла ГСТ; 8-указатель уровня топлива; 9-ключ стартера; 10-включатель «массы»; 11-контрольная лампа полного включения-выключения леникса выгрузного шнека; 12,13-резерв; 14-блок предохранителей и розетка для переноски; 15-счетчик времени наработки; 16 контрольная лампа включения-выключения молотилки; 17-включение автомата сброса копны; 18-подсветка пульта управления; 19-включение отопителя; 20-габаритные огни; 21-транспортные фары (на бампере); 22-переключение контроля температуры масла ГСТ и воды двигателя; 23-блок переключателей; 24-контрольная лампа включения-выключения наклонной камеры; 25-кнопка «запись» в память частоты вращения молотильного барабана; 26-переключатель каналов; 27-кнопка «сброс» (технологическая, используемая при ремонте блока); 28-частота вращения вентилятора очистки; 29-частота вращения молотильного барабана
