3.2.6

Указания мер безопасности при работе с тележкой для перевозки жатки комбайна РСМ-10Б «Дон-1500Б»

Рисунок 3.50- Положение предохранительного упора

1-упор; 2-штырь; 3-гидроцилиндр А - упор в транспортном положении закреплен на поддержке штырем;
Б - упор в рабочем положении опирается на гидроцилиндр


Рисунок 3.51 - Положение механизма уравновешивания при монтажных работах
А - при установке или снятии жатки с тележки штыри 1 установлены в вырезах рычагов 2;
Б - при монтаже (демонтаже) наклонной камеры с жаткой, установленной на площадке, штыри 1 установлены в вырезах рычагов 2

Перед началом движения проверьте, чтобы шкворень 3 (рисунок 3.52) сцепной петли, связывающей дышло с серьгой прицепа комбайна (трактора), был зашплинтован, а страховочная цепь 5 дышла была зацеплена за поперечину прицепного устройства трактора или за скобу комбайна 1 штырем 7 за специальную петлю цепи. Скорость движения нагруженной тележки при крутых поворотах должна быть не более 5 км/ч, а на прямых ровных участках дорог -20 км/ч.

В случае подъема тележки на домкраты последние следует устанавливать в специальные гнезда на раме, обозначенные символом "ДК".

При эксплуатации, обслуживании и хранении тележки следует дополнительно руководствоваться указаниями мер безопасности, изложенными в инструкции по эксплуатации тележки.

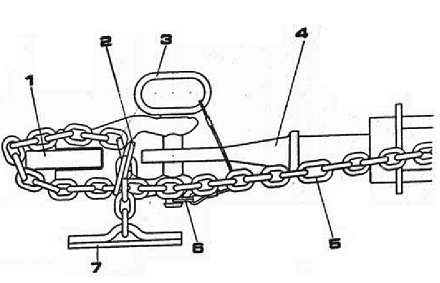

Рисунок 3.52 - Сцепка тележки с комбайном или трактором

1 -поперечина прицепного устройства трактора или скоба комбайна; 2-петля специальная цепи; 3-шкворень; 4-петля специальная; 5-цепь; 6-шплинт быстросъемный; 7-штырь цепи
