Управление подачей топлива комбайна РСМ-10Б «Дон-1500Б»

4.8

Управление подачей топлива комбайна РСМ-10Б «Дон-1500Б»

Рычаг управления подачей топлива и остановом двигателя 10 (рисунок 4.1) расположен на правой панели управления и соединен гибким тросом дистанционного действия с механизмом управления рычагами топливного насоса двигателя и заслонки.

Фиксация рычага управления подачей топлива и остановом двигателя обеспечивается фрикционным механизмом.

Регулировку усилия на рукоятке производить болтом 9 (рисунок 4.6), который обеспечивает поджатие пружины 8.

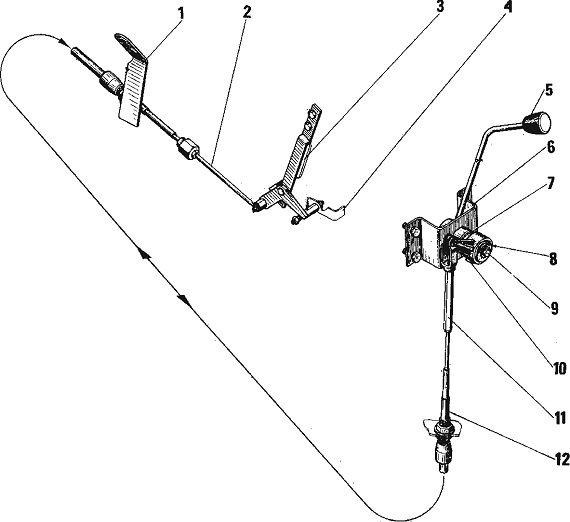

4.6 - Механизм управления подачей топлива

1, 6-кронштейны; 2, 11-удлинители; 3, 4, 10-рычаги; 5-рычаг привода подачи топлива; 7-шайба фрикционная; 8-пружина; 9- регулировочный болт; 12-трос двустороннего действия Рисунок
