4.15

Автоматическая система контроля (АСК) технологического процесса и состояния агрегатов комбайна РСМ-10Б «Дон-1500Б»

Электрическая схема АСК представлена в приложении Г.

Схема расположения элементов АСК представлена на рисунке 4.10.

Рисунок 4.10
1-датчик оборотов барабана; 2-блок индикации потерь; 3-датчик оборотов двигателя; 4-датчик сигнализатора аварийного давления масла; 5-щиток приборов; 6-датчик предельной температуры воды; 7-место для антенны; 8-место для радиоприемника; 9, 11-БСС; 10-БЗС; 12-БИСЧ; 13-датчик забивания фильтра основной гидросистемы; 14, 16-указатели заполнения бункера; 17-датчик оборотов соломонабивателя; 18-датчик забивания соломотряса; 19-датчик автомата выгрузки копны; 20-датчик заполнения копнителя; 21, 22, 23, 24-пьезоэлектрические датчики потерь зерна за соломотрясом; 25-датчик открывания клапана копнителя; 26-УФИ-2; 27, 28-пьезоэлектрические датчики потерь зерна за очисткой; 29-датчик оборотов соломотряса; 30-датчик оборотов зернового шнека; 31-датчик оборотов колосового шнека; 32-датчик оборотов вентилятора очистки; 33-датчик скорости движения; 34-датчик оборотов колебательного вала очистки; 35-датчик включения стояночного тормоза

АСК предназначена для:

- измерения частоты вращения основных рабочих органов комбайна и скорости его движения;

- выявления снижения частоты вращения агрегатов комбайна;

- звуковой и световой сигнализации об отклонениях от нормы режимов двигателя, гидросистемы, молотильно-сепарирующего устройства и других агрегатов и систем комбайна.

АСК состоит из:

- А12-блока измерения частоты вращения и контроля снижения частоты вращения (БИСЧ);

- А9, All-блоков световой сигнализации (БСС);

- А10-блока световой и звуковой сигнализации (БЗС);

- комплекта различных датчиков;

- соединительных кабелей (жгуты, провода);

- системы индикации изменения потерь (СИИП), состоящей из:

- BQ1-BQ6 - пьезоэлектрических датчиков потерь зерна (ДПЗП-1);

- А 14-блока индикации потерь (БИП);
- А15-усилителя-формирователя импульсов (УФИ-2).

Блок БИСЧ, установленный в щитке приборов, предназначен для:

- измерения частоты вращения коленчатого вала двигателя (датчик оборотов BR3), вентилятора очистки (BR2), молотильного барабана (BR4), скорости движения комбайна (BR1);

- контроля и сигнализации о предельно допустимом снижении частоты вращения (на 14-15 %) молотильного барабана и рабочих органов и формирования соответствующих сигналов для блока All (БСС).

Сигнализация о снижении оборотов барабана осуществляется миганием «О» младшего разряда цифрового индикатора БИСЧ (рисунок 4.11) и появлением сигнала на блоке световой сигнализации All.

Блок БИСЧ контролирует снижение частоты вращения одновременно семи рабочих органов, указанных в таблице 2.

Рисунок 4.11

индикатор цифровой; 2-частота вращения вентилятора; 3-частота вращения молотильного барабана; 4-разъем; 5-кнопка «запись» в память частоты вращения молотильного барабана; 6-переключатель каналов; 7-кнопка «сброс» (технологическая, используемая при ремонте блока); 8-разъем ХЗ; 9-режим самоконтроля; 10-частота вращения коленчатого вала двигателя; 11-скорость движения комбайна



Таблица 2

Единица измерения индикации частоты вращения БИСЧ - мин-1 .

При необходимости один или несколько каналов сигнализации можно отключить соответствующим переключателем: перевести его в нижнее положение на задней стенке БИСЧ, предварительно открутив винт и сняв крышку 3 (рисунок 4.12).

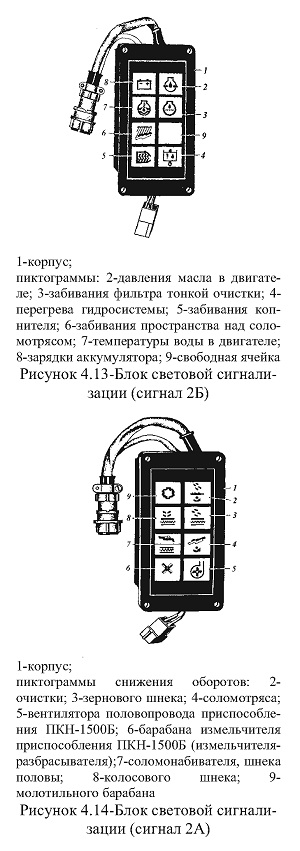

Блоки А9 (рисунок 4.13) и All (рисунок 4.14), установленные в вентиляционном отсеке кабины, преобразуют сигналы датчиков, поступающие от блока БИСЧ, в визуальные: подсвечиваются условные символы (пиктограммы), соответствующие аварийному либо технологическому изменению состояния указанного узла, агрегата, системы.

Индикация аварийного состояния имеет красный цвет свечения, технологического изменения состояния - желтый.

Рисунок 4.12
1-разъем ХЗ; 2-шильдик; 3-крышка; 4-выключатель канала колосового шнека; 5-выключатель канала соломонабивателя; 6-выключатель канала барабана измельчителя приспособления ПКН-1500Б (измельчителя-разбрасывателя); 7-выключатель канала вентилятора половопровода приспособления ПКН-1500Б; 8-выключатель канала соломотряса; 9-выключатель канала зернового шнека; 10-выключатель канала вала очистки; 11-задняя крышка; 12-разъем Х5; 13-разъем XI

Блоки А9, All при подсвечивании минимум одной пиктограммы дают разрешение блоку БЗС А10 (рисунок 4.15) на формирование предупредительного звукового сигнала.

БЗС, установленный между

БСС:

- преобразует электрические сигналы от датчиков в визуальные (подсветка пиктограммы);

- формирует предупредительный звуковой сигнал при включении любой пиктограммы на блоках сигнализации;

- формирует прерывистый электрический сигнал на контрольную лампу «Обобщенный отказ» 4 (рисунок 4.2), установленную на рулевой колонке.

Громкость звуковой сигнализации может регулироваться только при включении пиктограмм желтого цвета, т.е. наличии предупреждающих или технологических сигналов. При включении пиктограмм красного цвета (аварийных) система сигнализации автоматически изменит тон звучания и увеличит громкость до максимальной независимо от положения регулятора.

БИП, УФИ-2 и ДПЗП-1 (BQ1-BQ6) предназначены для оперативного представления информации об изменении интенсивности потерь зерна за соломотрясом и очисткой с целью поддержания заданного уровня потерь.

Датчики BQ1-BQ4 установлены в конце двух средних клавиш соломотряса, a BQ5 и BQ6 - под лотком половонабивателя УФИ-2 установлен на левой боковине молотилки над задним контрприводом и предназначен для усиления электрических сигналов, поступающих с датчиков BQ1-BQ6, и формирования импульсов, обеспечивающих работу БИП.

БИП установлен в кабине на левой передней стойке (рисунок 4.1) и предназначен для преобразования частоты электрических импульсов, поступающих из УФИ-2, в визуальные сигналы, пропорциональные интенсивности потерь зерна за очисткой и соломотрясом.

При перемещении светового пятна на одном либо на обоих каналах индикаторной панели в верхнее положение формируется электрический сигнал «Повышенные потери»
для БСС (рисунок 4.12). Включение габаритных огней автоматически уменьшает яркость светового пятна на индикаторной панели БИП.

4.16 Приборы микроклимата комбайна РСМ-10Б «Дон-1500Б»



Комбайн комплектуется отопителем и кондиционером.

Кондиционер и стеклоочиститель включаются клавишами на верхней панели приборов, отопитель -клавишей на щитке приборов.
