5.2.2
Досборка моторной установки комбайна РСМ-10Б
«Дон-1500Б»
Установите на штатное место воздухозаборник 1 (рисунок 5.5) при помощи
петель 10 (рисунок 5.6) и 12, с креплением двумя осями 11 и 13, шайбами
и шплинтами.
Достаньте из бункера и установите ограждение 3 (рисунок 5.5), закрепив
штатными болтами, гайками, шайбами.
Произведите следующие регулировки:
- регулировку разгрузки петель воздухозаборника путем вращения опорного
болта 7 (рисунок 5.6) и выкручиванием его на один оборот после его
касания опорной поверхности;
- регулировку плотности прилегания воздухозаборника к блоку радиаторов
изменением длины зацепов (рисунок 5.7).
Достаньте из ящика, уложенного в бункер, зеркало и установите его в
кронштейн справа моторной установки.
Достаньте из инструментального ящика и установите на двигатель
демонтированные при транспортировании краны и шланг для слива воды.
В соответствии с эксплуатационной документацией на двигатель произведите
его расконсервацию, заправку водой, маслом, топливом.
Рисунок 5.5
I-воздухозаборник; 2-капот блока радиаторов;
3-ограждение; 4-вращающийся воздухозаборник двигателя; 5-предочиститель
инерционный; 6-воздухоочиститель; 7-эжектор; 8-капот; 9,
15-амортизаторы; 10-установка моторная;
II-подъемник ремня; 12-механизм включения и выключения привода
молотилки; 13-рама; 14-перила; 16-передняя площадка обслуживания
двигателя; 17-крючок для подвески ведра

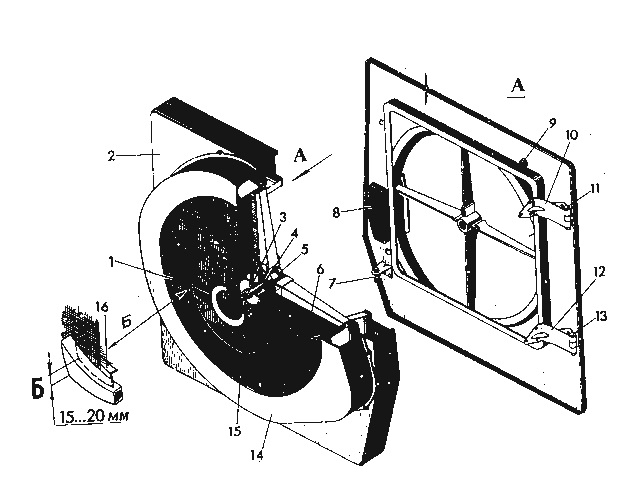

Рисунок 5.6
1-очиститель; 2-корпус; 3-гайка; 4-вал;
5-подшипник; 6-сетка; 7-опорный болт; 8-выходное окно; 9-кронштейн
фиксации воздухозаборника в открытом положении; 10, 12-петли; 11,
13-оси; 14-кожух; 15-прутки; 16-затенитель; Б-величина смещения
очистителя по отношению к заменителю на максимальном диаметре

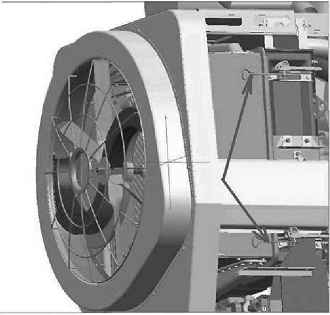

Рисунок 5.7
