Досборка жатки комбайна РСМ-10Б «Дон-1500Б»

5.2.8

Досборка жатки комбайна РСМ-10Б «Дон-1500Б»

5.2.8.1 Жатка отгружается с установленной центральной трубой мотовила.

Для окончательной сборки мотовила необходимо смонтировать лучи и пять граблин мотовила. При этом крепление дисков мотовила к фланцу трубы мотовила болтами М12х25 и крепление лучей к дискам болтами MlOxl,25x25 (с мелким шагом резьбы) осуществляется с применением контргаек, исключающих самоотвин-чивание.

Крепление подшипниковых опор труб к лучам мотовила осущест-
вляется болтами М8х70 с применением контргаек.

5.2.8.2 Сборка мотовила Сборку мотовила рекомендуется выполнять в следующей последовательности:

- а) закрепите лучи 1 (рисунок 5.16) на дисках 2, при этом гайки окончательно не затягивайте, головки болтов располагайте в выштамповке

лучей;

- б) натяните шнур между крайними лучами, выставьте другие лучи одного ряда в одной плоскости и затяните окончательно гайки крепления лучей (крутящий момент - от 15 до 23 Н-м);

- в) поверните собранный узел для удобства сборки очередных лучей;

- г) установите на верхний ряд лучей граблину так, чтобы выпуклая часть изгиба пальцев была направлена вперед, а концы их - вниз;

- д) проверьте, совпадают ли места крепления полуподшипников на лучах и трубе граблины; если не совпадают, то легкими ударами молотка отогните лучи и обеспечьте совпадение посадочных мест полуподшипников;

- е) смажьте литолом внутренние поверхности полуподшипников 1 и 3 (рисунок 5.17), установите нижние полуподшипники 3 на лучах 4, временно зафиксировав их болтом;

поставьте на трубу верхние полупод-шипники 1, наденьте скобу и предварительно закрепите полуподшипники; головки болтов расположите по направлению вращения мотовила;

- ж) проверьте положение граблины (пальцы граблины должны быть обращены вертикально вниз), затем соедините лучи правого и левого эксцентриков с кривошипом граблины, установив подшипники, как указано в перечислении е);

- з) затяните все гайки крепления полуподшипников граблин так, чтобы одна-две нитки резьбы болта вышли за пределы гайки (при чрезмерной затяжке деформируются пластмассовые полуподшипники);

- и) проверните собранный узел на некоторый угол для удобства сборки следующих граблин.

5.2.9

Монтаж платформы-подборщика комбайна РСМ-10Б «Дон-1500Б»

5.2.9.1 Досборка и монтаж платфомы-подборщика выполняются на ровной чистой площадке.

5.2.9.2 Установите опорные колеса 13 (рисунок 5.18) на боковины транспортера и закрепите болтами
М12х25 с шестигранной головкой, положив под гайки пружинные шайбы. Со стороны продолговатого отверстия положите под головку болта плоскую шайбу.

5.2.9.3 Установите в пазы стоек 5 (рисунок 5.19) балку нормализатора 7 так, чтобы серьга осталась с внутренней стороны стойки, и закрепите серьгу двумя гайками и болтом М12х35 со сферической головкой, направленной наружу. При этом рукоятка поворота нормализатора должна быть расположена слева.

5.2.9.4 На свободные концы болтов правого опорного кронштейна последовательно установите защитный колпак, вложив в его отверстия пружинные шайбы, и рукоятку таким образом, чтобы отогнутый ее конец был направлен наружу в сторону втулки опорного кронштейна. Закрепите рукоятку и колпак тремя гайками Ml0, подложив под одну из них (прилегающую к колпаку) плоскую шайбу.

5.2.9.5 На свободные концы болтов левого опорного кронштейна установите рукоятку 9 (рисунок 5.18),

чтобы отогнутый конец ее был направлен наружу, в сторону втулки опорного кронштейна. Закрепите рукоятку двумя гайками Ml0, третью такую же гайку наверните на конец свободного болта и затяните.

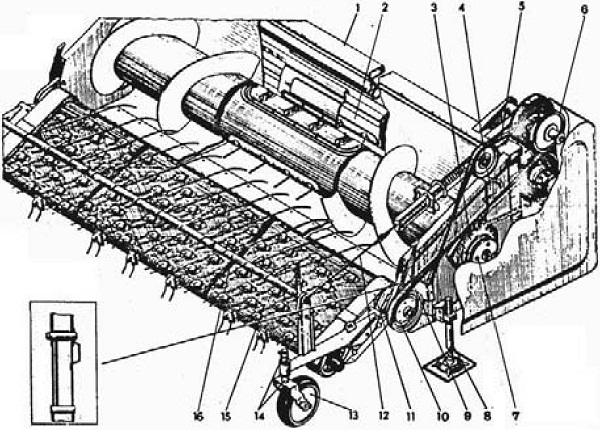

Рисунок 5.18

1-платформа; 2-проставка; 3-звездочка привода шнека; 4-кронштейн крепления натяжного ролика; 5-ремень; 6-вариатор; 7-муфта предохранительная шнека; 8- винтовой домкрат; 9-рукоятка; 10-шкив приводной; 11-подборщик; 12-разгружающее устройство; 13-колесо опорное; 14-втулка дистанционная; 15-транспортер; 16-нормализатор

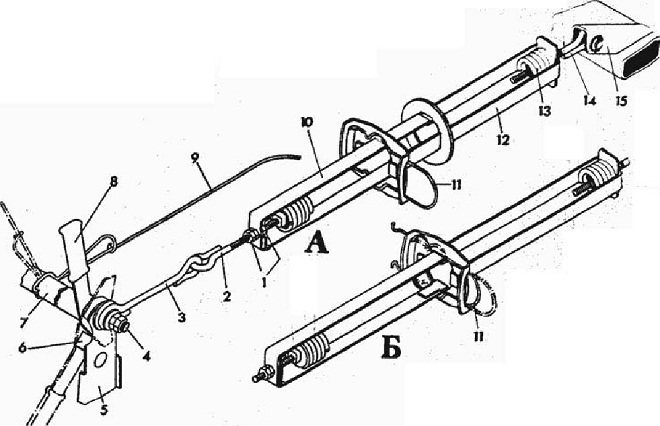

Рисунок 5.19-Разгружающее устройство

A-установка разгружающего устройства (рабочее его положение изображено штрих-пунктирными линиями); Б-транспортное положение фиксатора
1-гайка регулировочная; 2-растяжка; 3-шпренгель; 4-цапфа эксцентриковая; 5-стойка; 6-упор; 7-балка нормализатора; 8-рычаг; 9-палец; 10,12-обоймы; 11-фиксатор; 13-пружина; 14-растяжка; 15-балка платформы

5.2.9.6 Установите платформу на винтовые домкраты 8, подведите к ней комбайн так, чтобы зацеп 1 (рисунок 5.20) наклонной камеры попал под трубу проставки, поднимите платформу и с помощью крюков 2 жестко соедините с ней наклонную камеру.

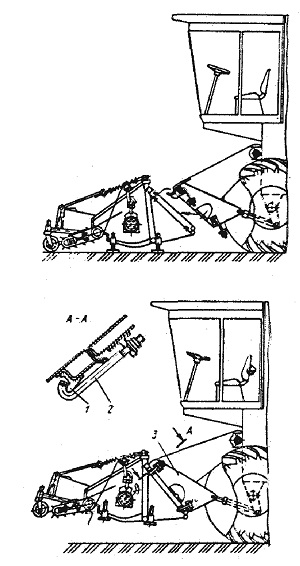

Рисунок 5.20
1-зацеп; 2-крюк; 3-платформа

52.9.1 Соедините трубопроводы гидравлического вариатора с гидросистемой комбайна. Установите клапан дросселирующий настраиваемый КДН.00.000-06 на метку 6 (рисунок 5.21).

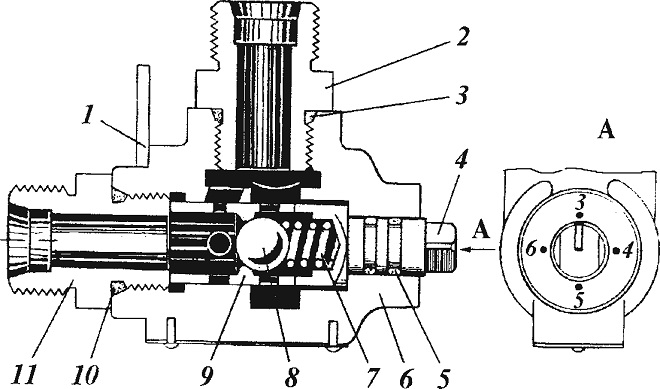

Рисунок 5.21
1 - кронштейн; 2, 11 - штуцеры; 3, 5, 10 - кольца уплотнительные; 4 - шпиндель; 6 - корпус; 7 - пружина; 8 - шарик; 9 - золотник дроссельный

5.2.9.8 Установите домкраты в транспортное положение, для чего их необходимо снять, развернуть на 180° и закрепить тем же способом. Левый домкрат во избежание трения об него ремня перенести и установить на заднюю трубу каркаса платформы.

5.2.9.9 Проверьте соединения платформы с проставкой. Зазор между трубой проставки и ловителем платформы должен отсутствовать.

5.2.9.10 Поверните опорные кронштейны подборщика таким образом, чтобы их Т-образные концы располагались сзади и выше приводного вала. Подведя комбайн, совместите крюкообразные ловители платформы с Т-образными концами опорных кронштейнов подборщика, после чего поочередно поверните рычаги до отказа назад; в совмещенные отверстия установите изнутри пальцы из комплекта подборщика и зафиксируйте их быстросъемными шплинтами.

5.2.9.11 Установите на цапфы нормализатора последовательно проушину разгружающего устройства, плоскую шайбу и затяните каждый из этих комплектов двумя гайками Ml6.

5.2.9.12 Подсоедините свободную проушину разгружающего устройства к кронштейну на верхней балке платформы, зафиксировав соединительную ось шплинтом. Отрегулируйте натяжения пружин 13 (рисунок 5.19) внутри их обойм 12, вворачивая растяжки 2, 14 в пробки настолько, чтобы усилие на каждое опорное колесо подборщика было не более 100 Н, и зафиксируйте положение растяжек гайками. Перед регулировкой комбайн с навешенной платформой-подборщиком устанавливается на ровной площадке, при этом труба платформы должна находиться от земли на высоте 170 мм.

5.2.9.13 Поверните стеблесъемник 21 (рисунок 5.22) в рабочее положение, освободив его от упаковочных связей, и закрепите свободный конец растяжки 22 к нижнему болту крепления корпуса подшипника, предварительно открутив одну гайку.

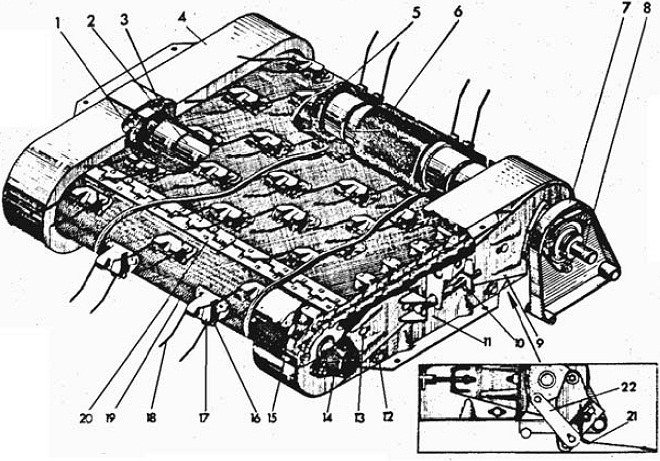

Рисунок 5.22
1-ролик; 2-поперечина; 3-тяговая цепь; 4-обечайка; 5-кольцо антифрикционное; 6-втулка фрикционная; 7-кронштейн опорный; 8-вал приводной; 9,14-ползуны; 10-болт натяжной; 11-боковина; 12-болт; 13-болт специальный; 15-ролик направляющий; 16-фиксатор; 17-держатель; 18-палец подбирающий; 19-транспортерная лента; 20-петля соединительная; 21-стеблесъемник; 22-растяжка

5.2.9.14 На цапфу приводного вала подборщика установите из комплекта подборщика шпонку и шкив приводной 10 (рисунок 5.18) стопорным винтом на-ружу.

5.2.9.15 Отрегулируйте положение этого шкива в одну плоскость со шкивом, расположенным на вариаторе платформы, установите на шкивы перекрестно клиновой ремень 5 и натяните его.

ВНИМАНИЕ! С целью исключения затирания ремня привода о болты крепления натяжного кронштейна ремень необходимо устанавливать так, чтобы его ведущая ветвь располагалась ближе к боковине.

5.2.9.16 Проверьте правильность натяжения цепных и ременных передач.

5.2.9.17 Прокрутите платформу-подборщик в течение 5 мин, предварительно убедившись в полной безопасности включения рабочих органов, в отсутствии посторонних предметов на транспортере и корпусе платформы; проверьте крепление защитных ограждений.
