Управление движением комбайна РСМ-10Б «Дон-1500Б»


Управление движением комбайна производится рукояткой управления ГСТ 1 (рисунок 4.4).







Рисунок 4.4

1-рукоятка управления ГСТ (с клавишами подъема и опускания жатки и звукового сигнала); 2-рачаг; 3-вал; 4-штифт; 5-пружина; 6-фрикционная шайба; 7-диск; 8-рычаг; 9-пружина; 10-регулировочный болт; 11-вилка; 12-трос двухстороннего действия; 13-крышка









Для движения комбайна вперед рукоятку нужно переместить вперед от нейтрального положения, для остановки комбайна - возвратить в нейтральное положение, а для движения комбайна назад - сначала переместить рукоятку от себя (вправо), затем переместить на себя.

Фрикционный механизм обеспечивает фиксацию рычага 2 в заданном положении. Регулировку усилия на рукоятке производить регулировочным болтом



Регулировку зазора А=1_0,5 мм (рисунок 4.5), обеспечивающего регламентируемое нормативными документами положение рычага, производить регулировочным винтом 9.
А









Рисунок 4.5

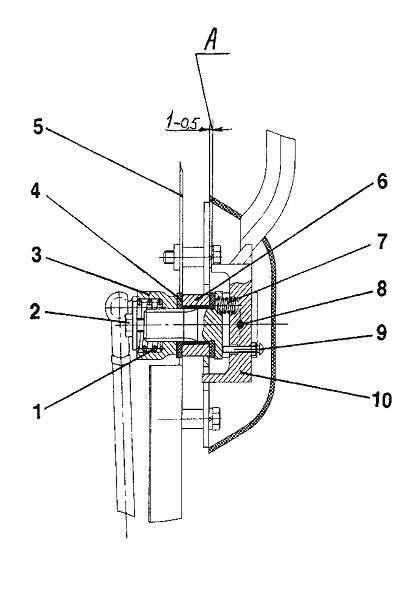

1-пружина; 2-регулнровочный болт; 3-рычаг; 4-фрнкционная шайба; 5-боковина пульта управления; 6-корпус; 7-пружина; 8-штифт; 9-регулировочный винт; 10-рычаг с фиксатором
