Производство сухих животных кормов на линии фирмы «Андерсен»





Линия фирмы «Андерсен». Непрерывнодействующая установка фирмы «Андерсен» (США) обеспечивает



быструю обработку сырья под разрежением с улавливанием отходящих газов и паров конденсационными устройствами, исключает образование дурнопахнущих газов от распада белков и жира.

Технологический процесс осуществляется следующим образом. Сырье из цеха первичной обработки скота поступает в два приемных бункера вместимостью 9 т каждый (рис. 58), а из них конвейером, на котором установлен магнит, транспортируется в измельчитель для предварительного дробления. Сырье, измельченное на куски до размеров 25 мм, поступает в мерную емкость с указателем уровня, в нижней части которой расположен шнек для выгрузки сырья на транспортер, подающий его в чан для сжижения. В чане пропеллерной мешалкой сырье смешивается с шестикратным количеством рециркуляционного жира до получения жидкой массы, содержащей 18% твердых веществ. Металлические частицы, не задержанные магнитом, оседают на дне чана для сжижения и затем поступают в грязесборник, который периодически очищают. Полученная смесь насосом перекачивается последовательно в дезинтеграторы грубого и тонкого измельчения, где измельчаются до кусков размером б мм, образуя при этом суспензию.

Из дезинтегратора небольшая часть суспензии попадает обратно в чан для сжижения, а большая часть — в емкость с указателем уровня. Из последней суспензия насосом подается в однокорпусной трубчатый теплообменник, в котором под разрежением 87,7 кПа в течение 30 с нагревается до температуры 83—89 °С. Затем она поступает в выпарной аппарат, представляющий собой

усовершенствованный испаритель пленочного типа с 310 трубками, через которые перекачивается суспензия. Испаритель имеет циркуляционный насос, привод которого осуществляется от электродвигателя мощностью 37,5 кВт. В испарителе из суспензии удаляется примерно 50 % влаги, а остальная часть — в выпарном аппарате.

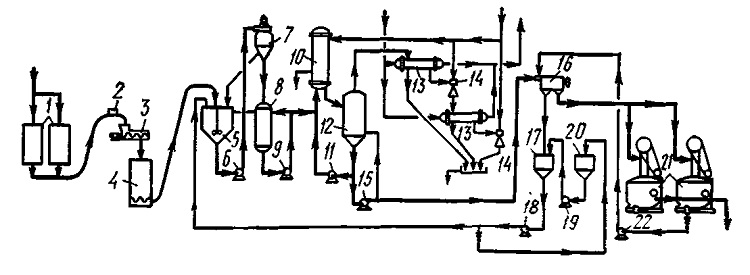

Рис. 58. Схема линии фирмы «Андерсен»:
1 — бункера; 2 — магнит; 3 — измельчитель; 4 — мерная емкость; 5 — чан сжижения; 6, 9, 15, 18, 19, 22 — насосы; 7 — дезинтегратор; 8 — емкость:
10 — теплообменник; И — циркуляционный насос; 12 — выпарной аппарат: 13 — конденсаторы; 14 — пароструйные насосы; 16 — центрифуга:
17 — рециркуляционный чан; 20 — чан хранения; 21 — прессы










Насос подает обезвоженную массу со скоростью 1500 дм3/мин в отстойную центрифугу, а другую часть насос направляет вновь на циркуляцию. Температуру контролируют с помощью каскадной системы. Конструкция испарителя и режим работы позволяют удалять из суспензированного сырья влагу — до 300 кг/ч. Образующийся соковый пар из выпарного аппарата отводится в два последовательно установленных конденсатора. Полученный конденсат после отстаивания направляется в канализацию, охлаждающая вода из конденсаторов подается в градирню. Для создания разрежения в системе последовательно установлено два пароструйных насоса. Система герметически закрыта, начиная с чана, в котором измельченное сырье смешивается с жиром, и кончая центрифугой.

В горизонтальной отстойной центрифуге из обезвоженной массы твердые частицы отделяются от жира. Часть жира поступает в рециркуляционный чан, откуда насосом перекачивается в чан для сжижения (смешивания с сырьем). При избытке жира в системе часть его подается насосом во второй чан для хранения. Жир из второго чана обрабатывают на сепараторе, при этом из него удаляется до 1—1,5 % твердых частиц.

Очищенный жир сливают в тару и направляют на хранение. Шквара, содержащая до 35 % жира, из центрифуги с помощью шнекового транспортера подается на пресс. Обезжиривание производят на двух параллельно расположенных шнековых прессах-экспеллерах фирмы «Андерсен» типа «Дуо». Производительность каждого пресса 900 кг шквары в час. Индикаторы, установленные на панели управления, позволяют контролировать степень загрузки каждого пресса.

Отжатый из шквары жир с фузой насосом подается в центрифугу, и процесс повторяется. Отпрессованная шквара до остаточного содержания жира не более 9 % после измельчения на молотковой дробилке элеватором подается в бункер для хранения или на упаковку.

Установки имеют производительность по сырью 3,6;

6; 14 т/ч. В последнем случае количество испарителей, центрифуг и прессов в установке удваивается (перерабатывают отходы мясной, птицеперерабатывающей и рыбной промышленности). Процесс происходит при умеренных температурах, и лишь на очень короткий срок температура достигает максимума — 130 °С. Влагу из сырья выпаривают при разрежении, что предотвращает окисление жира и глубокую денатурацию белков.

На установке получается мясокостная мука, содержащая более 50 % белка, что соответствует требованиям стандарта по микробиальной обсемененности. Контроль работы установки и управление ее значительно упрощены и усовершенствованы. Одна из контрольных точек — участок смешивания поступающего и рециркулирующего потоков. Если сырье не поступает в систему, регуляторы перекрывают подачу пара в испаритель, жидкая масса возвращается в чан сжижения и поступление ее в центрифугу прекращается. Жир в центрифугу поступает из жирового чана, а из чана для сжижения измельченного сырья с жиром масса — в дезинтегратор. Систему автоматически настраивают в зависимости от объема загружаемого в него сырья. Она работает вхолостую лишь в тот период, пока сырье не поступает из приемного бункера.

Мясокостная масса суспензирована, и ее можно перекачивать по трубопроводам, что эффективнее, чем транспортировать сырье по шнековому или ленточному транспортеру. Кроме того, система предусматривает обработку твердых частиц при оптимальных скоростях движения суспензии в трубопроводах, когда они не выпадают в осадок. Так как весь процесс переработки сырья и транспортирования механизирован, установку обслуживают три рабочих в смену, причем один из них регулирует с пульта управления производственный процесс. Общая мощность установленных электродвигателей составляет 1325 кВт.

Расход пара в зависимости от влажности материала колеблется от 530 до 680 кг на 1 т сырья, что в 2 раза ниже, чем в других установках. Применение закрытой аппаратуры позволяет улучшить санитарно-гигиеничес-кое состояние предприятия. Технологическая схема сблокирована так, что при нарушении хода процесса на одном из участков автоматически прекращаются следующие операции. Оборудование линии размещается на
площади 435 м2, включая бытовые помещения и конторы, при высоте здания 7,9 м.

Качество жира, полученного на линии, характеризуется следующими показателями: кислотное число 3,6 мг КОН, содержание веществ, нерастноримых в эфире, до 0,7 %, цвет имеет зеленоватый оттенок.
