Обезжиривания мясокостной шквары





Пресс «Супер-Дуо»



 (рис. 43) включает следующие основные элементы: жаровню с мешалкой, верти-кальный прессующий шнек, зеерный цилиндр с горизонтальным шнеком, шнек для транспортировки отжатого жира с патрубком для слива жира в отстойник, два электродвигателя для привода в действие горизонтального шнека и для вертикального шнека и мешалки жаровни, магнитного сепаратора. Для регулирования степени отжатая шквары имеется конусный механизм. Отжатая шквара из пресса выходит через отверстие.

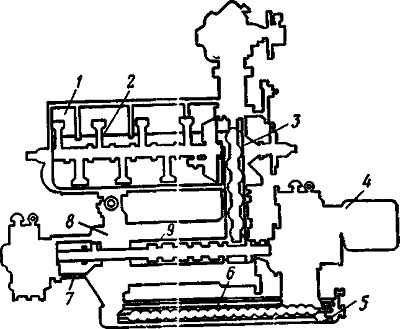

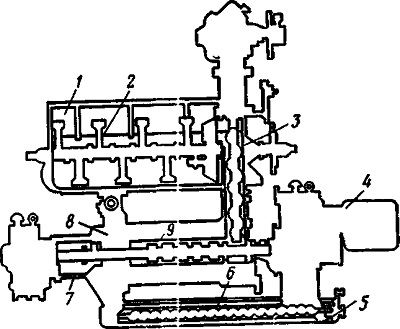

Рис. 43, Пресс «Супер-Дуо»:
1 — жаровня; 2 — мешалка;
3 — вертикальный шнек; 4 — электродвигатель; 5 — патрубок; 6 — шнек; 7 — выход отжатой шквары; 8 — конусный механизм; 9 — горизонтальный шнек
