Конструкции отцеживателей горизонтальных вакуумных котлов

На рис. 38 наказаны отцеживатели различной конструкции.
Прямоугольный отцеживатель (рис. 38, а), разгружаемый вручную, представляет собой открытый сверху резервуар с ложным перфорированным дном из двух или трех секций, свободно извлекаемых из резервуара и покоящихся  на приваренных к стенкам отцеживателя угольниках. Стенки резервуара изготовляют из котельного железа толщиной 5 мм, а дно—из листового железа толщиной 7 мм. Днище снабжено рубашкой, листы которой связаны с днищем анкерными связями. Пар подается в рубашку через трубу диаметром 37,5 мм давлением до 0,3 МПа, а конденсат отводится через патрубок диаметром 25 мм.

На стороне подвода пара имеются предохранительный клапан и манометр. Отделяющийся жир, пройдя через отверстия диаметром 5 мм ложного дна, стекает через патрубок в приемник, причем днище отцеживателя наклонено в сторону этого патрубка. Выгружают шквару через проем, сделанный в передней стенке отцеживателя, закрываемой шибером.

На подогрев I т шквары в отцеживателе во время стенания жира расходуется 120 кг пара. Расход горячей воды на промывку отцеживателя составляет 1300 дм3 на 1 т шквары.

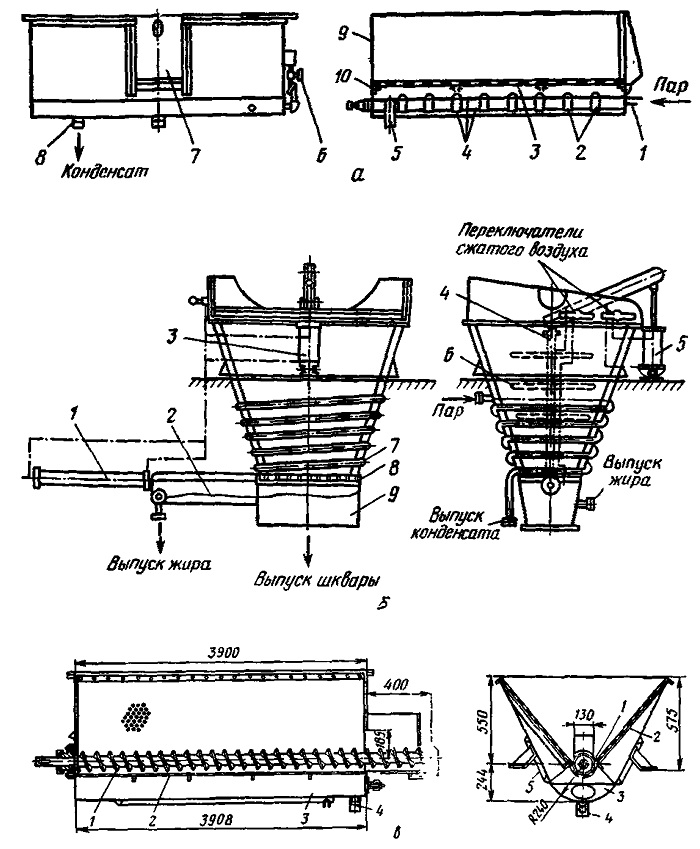

Рис. 38. Отцеживатели: а — прямоугольный отцеживатель: 1 — паропровод; 2 — анкерные связи; 3 — дно; 4 — рубашки; 5—патрубок для отвода жира; 6 —предохранительный клапан; 7 — шибер; 8— патрубок для отвода конденсата;
9 — стенка; 10 — угольник; б — отцеживатель с пневматическим рыхлителем: 1, 5— пневмоприводы; 2— промежуточный приемник; 3 — рыхлитель; 4— вал; 6 — лопасть; 7 — паровой змеевик; 8 — днище; 9 — патрубок; в — отцеживатель шнековый: 1 — шнек; 2 — перфорированная стенка; 3 — днище; 4 — патрубок для жира: 5 —змеевик

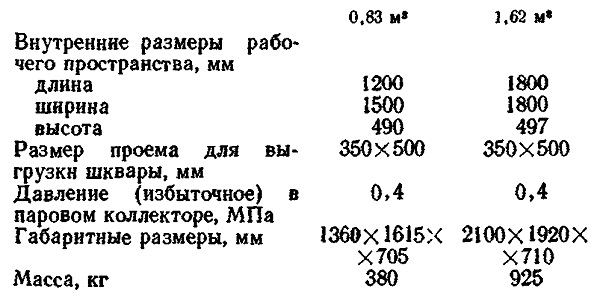

Техническая характеристика прямоугольных отцеживателей вместимостью 0,83 » 1,62 м3

Отцеживатель с пневматическим рыхлителем для шквары фирмы «Атлас»

 (рис. 38, б) представляет собой резервуар, имеющий форму усеченной пирамиды, с подвижным перфорированным днищем и рыхлителем для шквары. Последние приводятся в действие с помощью пневмоприводов. Обогревают отцеживатель паром, подаваемым в змеевик, расположенный на боковых поверхностях отцеживателя. Вдоль ребер с внутренней поверхности по высоте отцеживателя имеется четыре кармана с одной перфорированной стенкой в каждом. Через эти отверстия проходит отделившийся от шквары жир, который собирают в поддон, откуда по трубопроводу он поступает в промежуточный приемник.

После стекания жира от шквары в течение 2 ч перфорированное днище открывают с помощью пневмопривода. Затем шквара выгружается из патрубка в горизонтальный шнековый транспортер с обогреваемым валом, который предназначен для транспортирования шквары на прессование. При зависании шквары в отцеживателе пускают в действие рыхлитель, представляющий собой вертикальный вал с рядом горизонтальных лопастей, совершающих возвратно-поступательное движение по вертикали.

Отцеживатель имеет геометрическую вместимость
2 м3. Расход пара на отцеживание составляет 15—25 кг/ч, воздуха — для днища 25 м3/ч и для рыхлителя 18 м3/ч.

Другим типом механизированного отцеживателя является шнековый отцеживатель (рис. 38, в). Он представляет собой аппарат, имеющий в сечении V-образную форму, в днище его расположен шнек диаметром 150 мм, вращающийся между перфорированными стенками и предназначенный для выгрузки шквары. Отцеженный Жир стекает через отверстия диаметром 2 мм на днище и по патрубку подается в отстойник. Шквара через отверстие (на конце шнека нет подшипника) поступает непосредственно в пресс. Корпус отцеживателя обогревается паром с помощью змеевика, расположенного по наружной стенке, изготовленной из, угловой стали толщиной 4 мм.



На рис. 39 показана установка для производства кормовой муки и технического жира с использованием шнекового отцеживателя, обеспечивающего одновременно прием жира и шквары от двух горизонтальных вакуумных котлов. Шквара из котлов поступает в отцеживатель с перфорированными стенками, служащими для стекания жира. Отцеживатель снабжен двухшнековым транспортером для разгрузки шквары, привод которого осуществляется от электродвигателя через вариатор скорости, служащий для регулирования подачи ее на наклонный транспортер. Для удаления жира в отцеживателе имеется шнек, который подает его в приемник.

Наклонным транспортером отцеженная шквара через магнитный сепаратор загружается в шнековый пресс для обезжиривания.
