СОРТИРОВКА, ПРОМЫВКА И ИЗМЕЛЬЧЕНИЕ НЕПИЩЕВОГО СЫРЬЯ





Силовой измельчитель К7-ФКЕ-1





Силовой измельчитель К7-ФКЕ-1 (рис.-21) предназначен для измельчения мякстного и мясокостного сырья. Его включают в состав оборудования линии К7-ФКЕ производства сухих животных кормов. Силовой измельчитель состоит из режущего механизма и привода. Режущий механизм изделия вмонтирован в стальной, сварной конструкции корпус и представляет собой основной рабочий орган — подвижные и неподвижные ножи. Подвижные ножи установлены на валу по спиральной линии. Всего в измельчителе 26 подвижных и 19 неподвижных ножей, установленных в два ряда.

В верхней половине корпуса в зоне загрузки установлен бункер. Привод измельчителя сэстоит из редуктора и электродвигателя. Режущий механизм и привод установлены на сварной раме.

Смесь мякотного сырья и кости подается в загрузочный бункер измельчителя. Сырье захватывается ножами и при прохождении их сквозь неподвижные режущие ножи измельчается. Одновременно измельчаемое сырье

транспортируется вдоль аппарата к загрузочному патрубку, попадает под ножи с уменьшенными расстояниями и подвергается измельчению на более мелкие куски. Выгрузка сырья происходит через люк выгрузки.

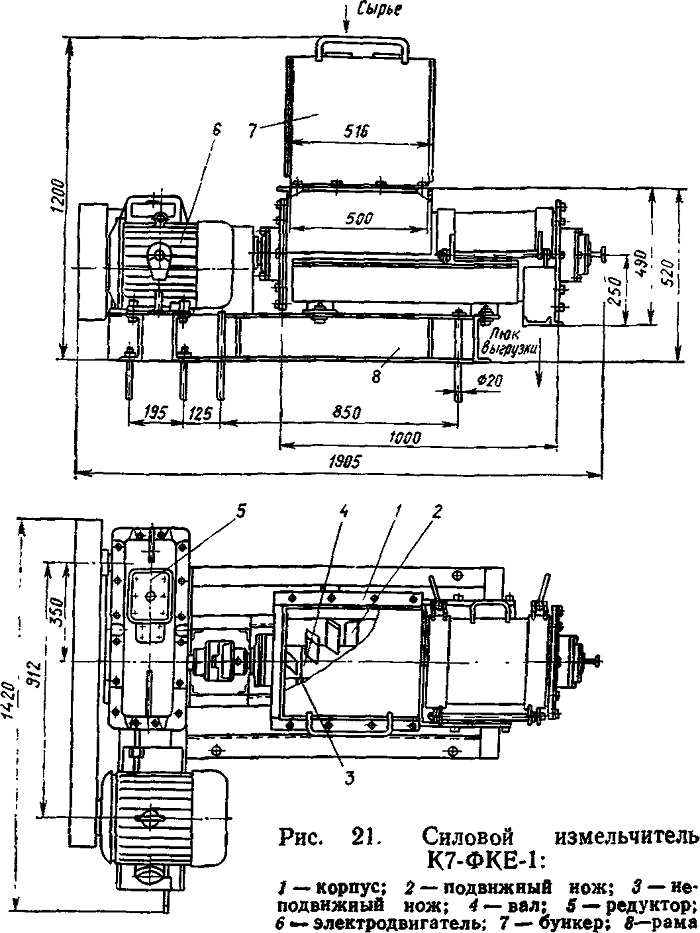

Рис. 21. Силовой измельчитель К7-ФКЕ-1:
1 — корпус; 2 — подвижный нож; 3 — неподвижные нож; 4 — вал; 5 —редуктор; 6 — электродвигатель; 7 —бункер; в—рама
