Насос НШ-10Е

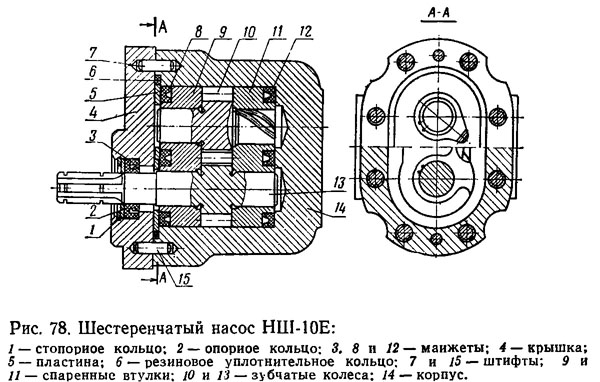

Насос НШ-10Е (рис. 78) отличается от насоса НШ-10Д измененной системой осевой компенсации. В нем применены спаренные втулки 9 и 11, которые за счет повышенной точности изготовления позволили получить более высокий объемный к. п. д. и незначительные износы деталей.

Спаренные втулки, выполненные без хвостовиков, вместе с ведущим 13 и ведомым 10 зубчатыми колесами вставлены в расточки корпуса 14. Со стороны крышки 4 и дна корпуса втулки имеют специальные фасонные расточки, в которых вставлены манжеты 8 и 12. Манжеты вставляют рабочими кромками в сторону зубчатых колес. Рабочие кромки манжеты образуют замкнутый профиль, а ее внутренняя часть соединена через сегментную лыску во втулках с нагнетательной камерой насоса. При работе насоса давление жидкости внутри манжеты прижимает втулки к зубчатым колесам, при этом манжета не доходит до зоны всасывания.

Для отвода утечек масла глухие колодца в корпусе насоса соединены между собой и каналом низкого давления, который образуют лыски в корпусе и поверхности втулок. Канал низкого давления проходит через полость всасывания. Утечки жидкости из полости манжеты 3 и полости, образованной крышкой и торцом цапфы ведомой шестерни, попадают в канал низкого давления через отверстия в пластине 5.

Крышку насоса с корпусом центрируют штифты 7 и 15.

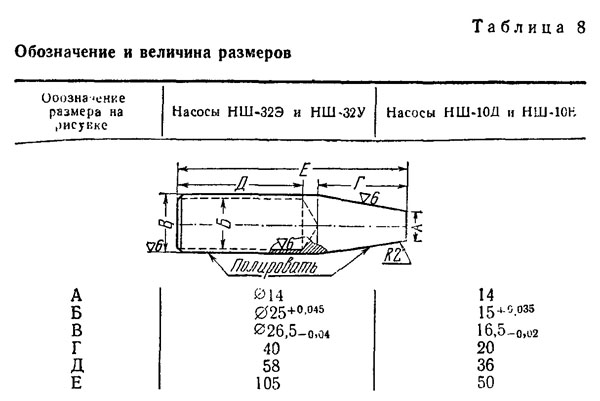

Разбирают и собирают насосы только в закрытых помещениях под руководством опытного механика. Для замены резиновых уплотнительных колец круглого сечения, манжет и других деталей снимают крышку, отвернув болты, крепящие ее к корпусу. Манжету, уплотняющую вал насоса, выпрессовывают после снятия стопорного и опорного колец. При сборке насоса предохраняют уплотняющую поверхность манжеты от повреждений, применяя оправку (табл. 8).
Манжету запрессовывают так, чтобы маслоснимающая кромка ее была направлена внутрь корпуса насоса.

Болты, крепящие крышку к корпусу, затягивают до отказа. Если по какой-либо причине при разборке вынимали втулки, необходимо при сборке насоса сохранить их прежнее расположение и направление разворота (втулки развертывают по направлению вращения ведомой шестерни). Разгрузочную пластину с уплотнительным кольцом устанавливают поверх втулок на стороне всасывания. После сборки насоса проверяют, чтобы его ведущий вал свободно проворачивался без заеданий.

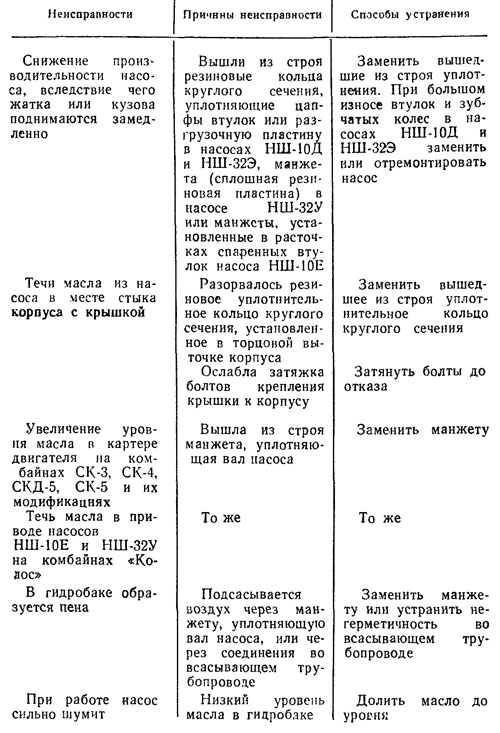

Таблица 9

Неисправности насосов и способы их устранения
