Гидроцилиндры — объемные гидродвигатели, в которых шток или
плунжер совершает ограниченное возвратно-поступательное
движение. В гидросистемах зерноуборочных комбайнов применяют
гидроцилиндры двухстороннего (табл. 10) и одностороннего
действия. В гидроцилиндрах двухстороннего действия поршень со
штоком движутся в обоих направлениях под действием рабочей
жидкости. Шток в них может быть односторонним или двухсторонним.
Гидроцилиндры одностороннего действия бывают плунжерные и
телескопические. В этих гидроцилиндрах плунжер движется под
действием рабочей жидкости только в одном направлении, а обратно
он возвращается под действием внешних сил или пружин.
Поршневые гидроцилиндры (рис. 95), применяемые на
зерноуборочных комбайнах, в большинстве имеют гильзу, сваренную
со штуцерами и задней глухой головкой. Штуцера приваривают к
гильзе до, а глухую головку после получения окончательной
частоты внутренней поверхности гильзы. Деформация гильзы от
сварки распространяется только на тот участок, до которого
поршень при движении не доходит.
Передняя головка гидроцилиндра соединена с гильзой на резьбе.
Таблица 10
Поршневые гидроцилиндры двухстороннего действия
Диаметр, мм
Ход
поршня, мм
Меж
центровое расстояние, мм
Марка
Назначение
порш
ня
штока
34-9-7А \
СКГ-9-7 /
Для
перемещения вариатора скорости
40
20
153
332—485
ГА-38000
То же
40
20
150
340—490
ГА-24000А
Для очистки
сеток воздухозаборника
40
20
±20
305-345
ГА-25010
Для
поворота управляемых колес (со сферическими
наконечниками)
60
25
200
495—695
34 9-4
Для
перемещения рамки транспортера валковой жатки (с
вилками) Для поворота управляемых колес
60
75
25
20
130
525-725
495—625
ГАк-46000
Для
выравнивания молотилки круто- склонного комбайна
110
50
800
425-1225

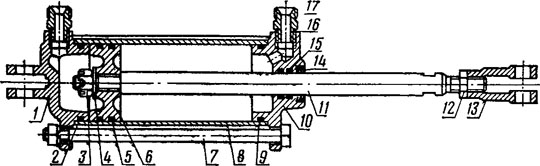

В гидроцилиндре 34-9-4 (рис. 96) головки с
гильзой соединены тремя стяжными болтами с гайками и пружинными
шайбами. Внутренние поверхности гильзы обработаны до класса
чистоты 0,16 (V10). Такую чистоту поверхности получают методом
раскатки без применения абразивных материалов. Раскатка основана
на использовании пластических свойств металла и его способности
под воздействием внешних сил получать остаточную деформацию без
разрушения. При раскатке поверхностный слой гильзы уплотняется,
твердость и износостойкость его увеличиваются, исправляются
отклонения, получаемые при предварительной механической
обработке, а все неровности от резца завальцовываются и
поверхность получается без острых гребешков, что способствует
уменьшению износа уплотнений.
Передние головки отливают из высокопрочного чугуна. Для удобства
закручивания и выкручивания передних
головок
из гильзы на их выступающей наружу поверхности предусмотрены
шестигранники.

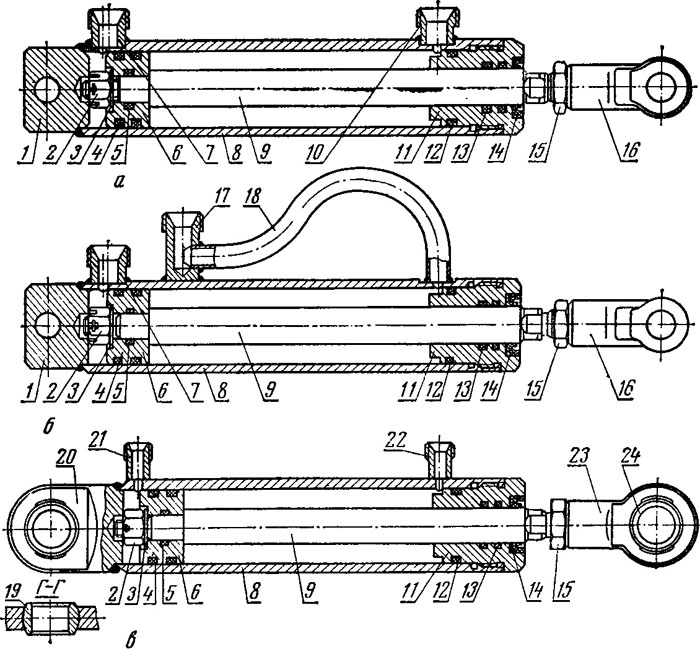

Рис. 95. Поршневые гидроцилиндры вариатора ходовой
части:
а — гидроцилиндр 34-9-7А; б — гидроцилиндр СКГ-9-7; в — гидроцилиндр
ГА-38000; 1 и 20 — глухие головки; 2 и 15 — гайки; 3 — шайба; 4, 5, 12 и
13 — резиновые кольца круглого сечения; 6 — поршень; 7, 10, 17, 21 и 22
— приварные штуцера; 8— гильза; 9—шток: 11 — передняя головка; 14 —
грязесъемная манжета; 16 и 23 —ушки; 18 трубка; 19 и 24 — сферические
ролики.
Поршни отливают из чугуна. Рабочую
поверхность штока закаливают, хромируют и шлифуют или
обрабатывают методом раскатки. После раскатки происходит
поверхностное уплотнение, поэтому термообработка не требуется.
Со стороны резьбы под вилку штоки имеют лыски для ключа.
В качестве уплотнений для поршневых гидроцилиндров применяют
резиновые кольца круглого сечения, а для предохранения их от
пыли и грязи установлены грязесъемные манжеты.
Для соединения с механизмами комбайнов поршневые гидроцилиндры
имеют вилки, ушки и наконечники. В гидроцилиндрах 34-9-7А и
СКГ-9-7 (см. 95, а, б) в глухой головке просверлено отверстие, в
которое вставляют ось кронштейна молотилки. На выступающий конец
штока навернуто ушко 16 с отверстием под ось.
В гидроцилиндре ГА-38000 (см. рис. 95, в) б глухой крышке и ушке
выполнены сферические отверстия, в которые вставляют ролики 19,
имеющие снаружи сферическую поверхность. Для монтажа роликов в
ушках выполнено два паза, ширина которых соответствует ширине
роликов. Через эти пазы вставляют ролики так, чтобы сферы ролика
и ушка совпали, после чего ролики поворачивают, устанавливая их
в нужное положение.
В гидроцилиндре 34-9-4 на глухом днище из ковкого чугуна отлито
два ушка с отверстием под ось, а на его шток навернута вилка с
отверстиями под такую же ось. Гидроцилиндр ГА-25010 со стороны
глухого днища и на выступающем наружу штоке имеет резьбу, на
которую навертывают наконечники при установке гидроцилиндра в
систему гидроусилителя рулевого управления и вилки при установке
гидроцилиндра в валковых жатках ЖВН-6-12 или ЖНС-6-12 для
перемещения рамки траспортера.

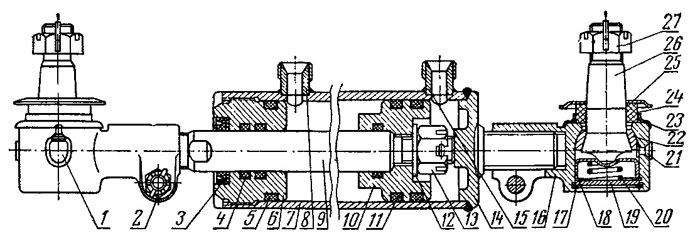

В стальном корпусе 16 (рис. 97) наконечника установлен палец 26.
Внутри шарнира палец имеет коническую поверхность, сопряженную с
сухарем 22. Наружная поверхность сухаря сферическая и сопряжена
со сферой корпуса наконечника. В сухаре центр сферической
поверхности лежит на оси конической поверхности. Сферическая
поверхность сухаря через палец прижата к сфере корпуса
наконечника цилиндрической пружиной 20, зажатой между опорной
пятой 18 и заглушкой 19, которая
одновременно закрывает отверстие в корпусе
наконечни-ка. Заглушку в корпусе наконечника закрепляют
пружинным стопорным кольцом 17, входящим в кольцевую выточку
корпуса наконечника. Наконечник не требует регулировок, так как
зазоры, образующиеся при износе его деталей, автоматически
выбираются пружиной.
Для уплотнения наконечника со стороны пальца применяют защитную
накладку 24, зажатую между торцом корпуса 16 наконечника и
торцом деталей, к которым крепят палец. Между торцом деталей и
защитной накладкой устанавливают защитную шайбу 25.
Снизу защитной накладки расположена защитная обойма 23,
центрирующая ее по расточке корпуса. Накладку изготовляют из
формовой резины. Внутренняя поверхность ее имеет слой ткани
«Палатка», хорошо связанный с резиной. Эта ткань прорезинена с
обеих сторон савинитом и прографировапа с внутренней стороны для
снижения коэффициента трения. Трущиеся детали наконечника
смазывают через масленку 1 солидолом.
Со штоком гидроцилиндра или с хвостовиком задней головки
гидроцилиндра наконечники соединяют на резьбе и закрепляют в
определенном положении одним стяжным болтом, сжимающим разрезную
резьбовую часть корпуса наконечника. Наконечники
взаимозаменяемы. С обеих сторон они имеют правую резьбу.
Межцентровое расстояние регулируют ввертыванием штока в
наконечник или его вывертыванием. Если такой регулировки
недостаточно, то ввертывают или вывертывают заднюю головку
гидроцилиндра.
