ОБРАЗОВАНИЕ ОТВЕРСТИЙ И ГНЕЗД ПОД БОЛТЫ

ОБРАЗОВАНИЕ ОТВЕРСТИЙ И ГНЕЗД ПОД БОЛТЫ

Порядок сверления отверстий и зенкования гнезд под потайные головки подробно изложен в разд. 4.2; 4.3.

Ниже приводится последовательность образования отверстий по Н9, НИ.

Отверстия по HI 1 выполняют енкером с передней направляющей частью, диаметр которой равен диаметру предварительно просверленного отверстия. Зенкеры для обработки отверстий в деталях из высокопрочных сталей и титановых сплавов имеют твердосплавные режущие кромки.

Для зенкерования отверстий используют пневматические ручные дрели: в деталях из алюминиевых сплавов — высокооборотные; из сталей и титановых сплавов — малооборотные (с частотой вращения 300... ...800 об/мин).

Отверстия по Н7 и Н9 получают после развертывания в два перехода или протягивания в один переход.

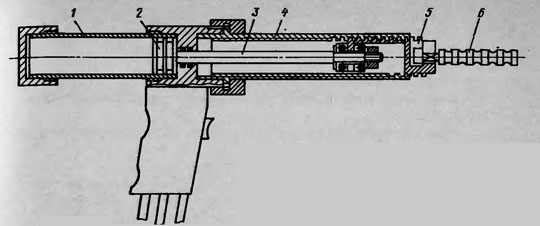

Рис. 49. Силовая протяжная головка:
1 — цилиндр; 2 — поршень; 3 — шток; 4 — втулка с винтовой канавкой; 5 — захват; U И U 6 — протяжка

.Протягивание .отверстий является наиболее производительным процессом. Припуск под протягивание оставляют 0,5...0,6 мм. Для протягивания применяют гидравлические силовые головки (рис. 49), в которых протяжка 6, закрепленная в патроне 5, при перемещении поршня 2 силового цилиндра 1 и штока 3 вращается во втулке 4, имеющей винтовую канавку.

Развертывают отверстия либо вручную воротками или трещетками, либо механизированным способом с помощью малооборотной пневматической дрели.

Развертка имее: переднюю и заднюю направляющую части с диаметрами соответственно D1 и D2. Диаметр D1 равен диаметру предварительно обработанного отверстия (обычно D1 = D окончат — 0,3 мм), а диаметр равен диаметру разворачиваемого отверстия (для первого перехода D2 =D окончат - 0,1 мм, для второго D2 = Dокончат ).

Для механизированного развертывания применяют развертывающие машины.

В качестве смазочно- охлаждающей жидкости (СОЖ) при механизированном развертывании применяют масло ’’индустриальное 45” или машинное "С”.
