ОПЕРАЦИЯ КЛЕПКИ







Вставка заклепок в отверстия. Перед вставкой заклепки в отверстие необходимо убедиться в соответствии длины заклепки толщине пакета.

Толщину пакета замеряют с помощью универсального мерительного инструмента (масштабной линейки, штангенциркуля и т. д.). В местах конструкции, где замерить толщину пакета универсальным мерительным инструментом невозможно, применяют специальные шаблоны (рис. 42).

Обычные заклепки и заклепки с компенсатором вставляют в отверстие вручную, заклепки с сердечником, гайки-пистоны и заклепки с высоким сопротивлением срезу — с помощью инструмента.

Образование замыкающих головок заклепок. Замыкающие головки обычных заклепок и заклепок с компенсатором образуют несколькими методами: ударом, прессованием и раскатыванием.

Клепка ударом выполняется пневматическими клепальными молотками. Клепальщик наносит удары клепальным молотком по закладной головке или стержню заклепки, а подручный прижимает массивную поддержку к противоположной стороне заклепки (рис. 43, а).

Клепка прессованием производится на стационарных прессах или скобами. При клепке прессованием один из пуансонов прижимает закладную головку заклепки, второй пуансон сжимает склепываемый пакет и образует замыкающую головку (рис. 43, б).

Клепка раскатыванием осуществляется на раскатных или универсально-сверлильных станках. Склепываемый пакет устанавливают на опорный пуансон 1, происходит сжатие пакета прижимом 2 и раскатывание замыкающей головки раскатником, установленным в шпинделе устройства (рис. 43, в).

По сравнению с ударной и прессовой клепка раскаткой имеет ряд преимуществ:






Рис. 42. Шаблон для замера толщины пакета

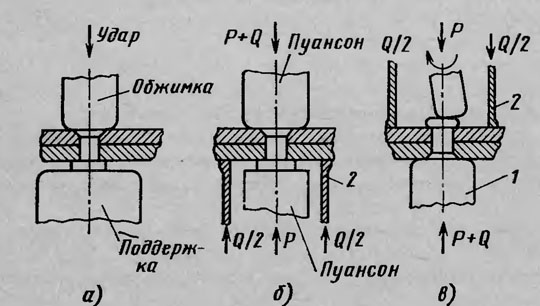

Рис. 43. Способы образования замыкающих головок заклепок: а — ударный; б — прессовый; в — раскатыванием









1) осевое давление инструмента меньше, чем при прессоьой клепке;

2) простота оснастки, так как не требуется закрепления деталей;

3) заменяя пуансон, можно клепать заклепки с головками различной формы: сферической, в форме усеченного конуса, потайной утопленной или с буртиком;

4) в процессе клепки отсутствует вибрация.

Во всех случаях, когда позволяют форма и размеры изделия, предпочтение отдается прессовой клепке, при которой по сравнению с другими способами клепки повышается производительность труда, улучшается качество поверхности узлов и панелей, прочностные характеристики соединения и условия труда клепальщиков.

Образование замыкающих головок пустотелых заклепок производится на прессах, которые снабжены механизмом, обеспечивающим автоматическую подачу заклепок.

Образование замыкающих головок заклепок с сердечником производится на специальном прессе. Для откусывания выступающей за пределы пистона части сердечника применяют пневмокусачки, а для зачистки торцов стержней, выступающих за пределы закладных головок пистона, используют фрезерные машины.

Для образования замыкающих головок гаек-пистонов и заклепок с высоким сопротивлением срезу применяют специальные инструменты.
