ЗЕНКОВАНИЕ ГНЕЗД ПОД ПОТАЙНЫЕ ГОЛОВКИ ЗАКЛЕПОК
Гнезда под потайные головки заклепок выполняют зенковками (рис. 40, а) с
направляющими штифтами. При зенковании используют ограничительные
насадки (рис. 40, б), закрепляемые на шпинделе дрели.
Перед началом работы ограничительную насадку настраивают по эталонной
заклепке. Периодически, через каждые 50—100 гнезд, проверяют их глубину.
О затуплении зенковки свидетельствует появление дробленой поверхности
гнезда, а также налипание стружки на режущие кромки зенковки.
Диаметры направляющих штифтов равны номинальному диаметру сверла и
выполняются по f9, е9.

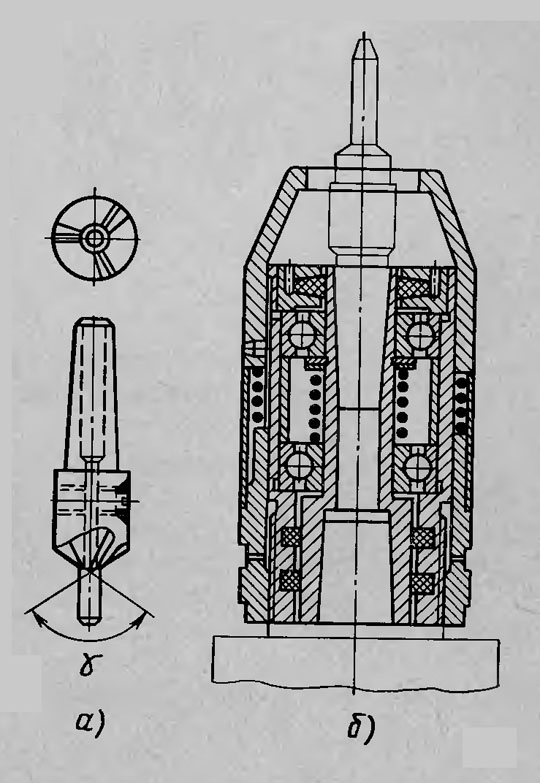

Рис. 40. Зенковка с напраиляющим штифтом (в) и ограничительная
зенковальная насадка (б)
