СВЕРЛЕНИЕ ОТВЕРСТИЙ ПОД ЗАКЛЕПКИ

СВЕРЛЕНИЕ ОТВЕРСТИЙ ПОД ЗАКЛЕПКИ

В общем случае технологический процесс выполнения заклепочного соединения включает в себя следующие операции:

1. Предварительное сверление отверстий со стороны каркаса по направляющим отверстиям, разметке или кондуктору.

2. Рассверливание отверстий со стороны внешнего контура до окончательного размера.

3. Удаление стружки с соединяемых деталей, снятие фасок по кромкам отверстий.

4. Зенкование гнезд под потайные головки крепежных деталей.

5. Вставку в отверстие крепежных деталей.

6. Образование соединения.

7. Операционный и окончательный контроль качества соединения.

Режущие кромки сверл должны быть остро заточены. При плохой заточке к режущим кромкам сверла прилипает стружка, а в отверстиях на выходе из пакета образуются большие заусенцы.

Пакеты из сталей и титановых сплавов сверлят дрелями, имеющими частоту вращения шпинделя 400...800 об/мин. Высокооборотные пневматические сверлильные машины применяют при сверлении пакетов деталей из алюминиевых сплавов с dвp<608 МПа.

При рассверливании (или сверлении отверстий по разметке) со стороны теоретического контура используют треноги (рис. 39, а), призмы (рис. 39, б), инструментальные угольники (рис. 39, в) или кондукторы (рис. 39, г), обеспечивающие перпендикулярность оси отверстия к поверхности детали.

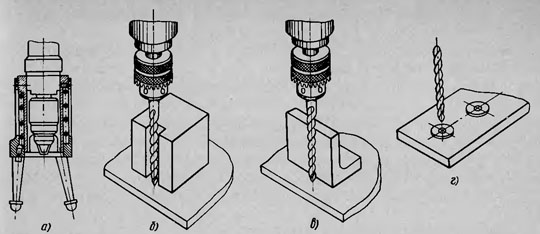

Рис. 39. Устройства, обеспечивающие перпендикулярность оси отверстия к поверхности детали:
а — тренога; б — призма; в — инструментальный угольник; г — кондуктор

В пакетах из материалов различной прочности или толщины при двустороннем доступе к месту обработки отверстия сверлят со стороны более прочного или толстого элемента, прижимая к нему тонкий или менее прочный элемент.

При одностороннем подходе отверстия сверлят со стороны более тонкой детали по накладным кондукторам.

Для сверления отверстий в деталях из алюминиевых, магниевых сплавов и сталей с овр = 1078 МПа используют сверла с углом заточки 21,2'= 90...118°. Для сверления отверстий в деталях из высокопрочных и коррозионно-стойких сталей и титановых сплавов угол заточки 2<р = = 135°+2°.
