Дизель K6S310DR. Водяная система



     Имеет два самостоятельных контура циркуляции воды. Основной контур обеспечивает охлаждение дизеля, подогрев топлива и подогрев воздуха в кабине машиниста. Вспомогательный контур обеспечивает охлаждение наддувочного воздуха и масла. Циркуляцию воды в каждом контуре обеспечивает свой насос, получающий привод от коленчатого вала.

     Для охлаждения воды основного контура используется шестнадцать, а вспомогательного восемь секций, установленных в шахте холодильника. Оба контура объединены расширительным баком, укрепленным над шахтой холодильника.

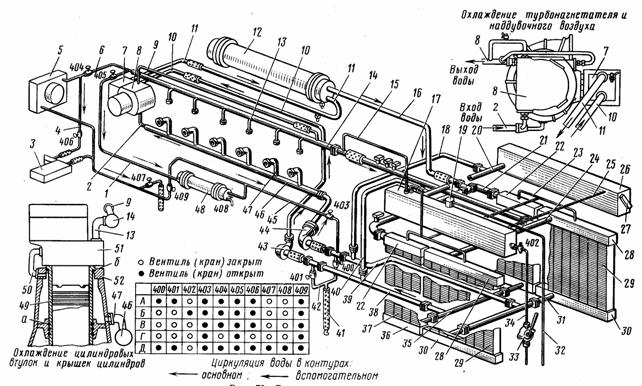

Рис. 32. Водяная система:

1, 2, 4, 6, 9, 10, 11, 15, 16, 18, 20, 21, 23, 24, 25, 31, 34, 35, 38, 39, 40, 42, 45 – трубопроводы; 3 – отапливаемая ступенька; 5 – калорифер; 7 – охладитель наддувочного воздуха; 8 – турбонагнетатель; 12 – водомасляный теплообменник; 13, 47, 50 – патрубки; 14 – коллектор горячей воды; 17, 26 – правая и левая емкости расширительного бака; 19 – заливочная горловина; 22, 28 – верхние коллекторы секций; 27 – водомерное стекло; 29, 37 – водяные секции; 30, 36 – нижние коллекторы секций; 32 – сигнальная труба; 33 – ручной водяной насос; 41 – рукав; 43 – вспомогательный водяной насос; 44 – основной водяной насос; 46 –  коллектор охлажденной воды; 48 – топливоподогреваель; 49 – втулка цилиндра; 51 – крышка цилиндра; 52 – блок цилиндров.







8.1 Дизель K6S310DR. Схема циркуляции воды.





     Охлажденная в секциях холодильника вода засасывается основным насосом и нагнетается в коллектор охлажденной воды. Из коллектора вода по шести патрубкам поступает в водяные полости блока, охлаждая цилиндровые втулки. Из блока вода по патрубкам переходит в крышки цилиндров, охлаждает их и идет в коллектор горячей воды. Часть воды из коллектора охлажденной воды по трубопроводу направляется к турбонагнетателю.  После охлаждения турбонагнетателя вода попадает в коллектор горячей воды. Основная часть воды через передний конец коллектора идет в секции холодильника. От противоположного конца часть горячей воды поступает в калорифер, отапливаемую ступеньку и топливоподореватель, откуда, минуя секции холодильника, во всасывающую трубу насоса.

     Вспомогательный водяной насос засасывает охлажденную воду и нагнетает ее в охладитель наддувочного воздуха. Из охладителя вода направляется в водомасляный теплообменник и далее в секции холодильника.

     Оба контура пополняются из общего расширительного бака. Излишки воды и пара при нагреве воды поступают в расширительный бак, соединенный с атмосферой сигнальной трубкой. Для слива и набора воды в системе имеется общий трубопровод, соединенный со всасывающими трубопроводами обоих контуров. Трубопровод соединен с гибким рукавом, снабженным специальной головкой.



8.2 Система автоматического регулирования температуры.



     В системе использованы четыре термореле (РТЖ1, РТЖ2, РТЖ4 и РТВ). РТЖ1, РТЖ2 и РТВ установлены на трубопроводе горячей воды, а РТЖ4 установлено на трубопроводе, соединяющем верхние коллекторы секций холодильника вспомогательного контура.  РТЖ1 включается при температуре 70ºС и собирает цепь на ВПЖ1, который перепускает воздух из резервуара управления в пневмопривод боковых жалюзи основного контура. РТЖ2 включается при температуре 80ºС и собирает цепь на ВПЖ2, который перепускает воздух в пневмопривод верхних жалюзи основного контура и в золотниковую коробку гидромеханического редуктора на включение главного вентилятора. РТВ при температуре 90ºС включает зуммер и лампу ЛСД1 на пульте управления. РТЖ4 включается при температуре 65ºС и собирает цепь на ВПЖ4 и КМВХ. В результате открываются боковые и верхние жалюзи вспомогательного контура и начинает работать вспомогательный вентилятор. Все термореле выключаются при понижении температуры на 7ºС.
