5.2
Дизель K6S310DR. Гидроусилитель
Служит для перемещения реек ТНВД на увеличение подачи топлива. На уменьшение подачи рейки перемещает обратная пружина регулятора.

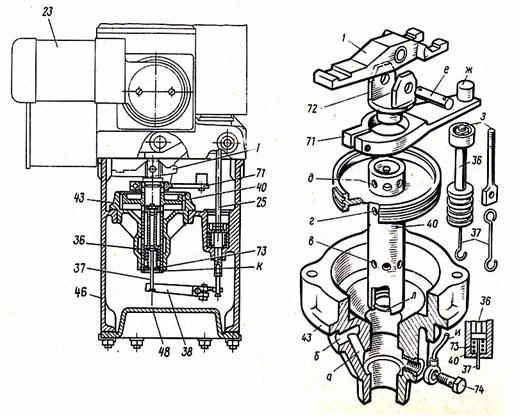

Рис. 23. Гидравлический усилитель:
71 – обойма; 72 – вилка; 73 – пружина; 74 – штуцер; (остальные обозначения общие с рис. 21).
В алюминиевом корпусе гидроусилителя сделаны две расточки диаметром 90 мм и 30 мм. Большая под силовой поршень, а малая под его пустотелый шток. В нижней части корпуса сделана кольцевая выемка, в которую поступает масло из масляной системы дизеля.
Шток имеет три ряда отверстий диаметром 8 мм по шесть в каждом ряду. Верхний ряд отверстий находится над поршнем и соединяет полость поршня с атмосферой, средний ряд – под поршнем и соединяет пустотелый шток с полостью под поршнем, которая при работающем дизеле заполнена маслом. Нижний ряд совпадает с кольцевой выемкой в корпусе и соединяет масляную систему с полостью между дисками золотника.
Внутри штока размещен стальной золотник, имеющий два диска – верхний рабочий и нижний направляющий. Между нижним диском и тарелкой, зафиксированной в штоке стопорным кольцом, установлена пружина. Золотник вертикальной тягой соединен с двуплечим рычагом.
Сверху на шток надевают и стягивают болтом обойму, а в отверстие штока вставляют вилку под коромысло. Длинное плечо коромысла имеет паз под передаточную штангу регулятора мощности, а короткое плечо в виде вилки предназначено для установки шаровой опоры под ограничительную штангу. Опора соединена с рычагом, укрепленным на регулировочном валу. Второе плечо этого рычага, имеющее форму вилки, предназначено для крепления тарелки обратной пружины. Регулировочный вал шарнирно соединен с проскальзывающей тягой, которая в свою очередь соединена с валом управления ТНВД.

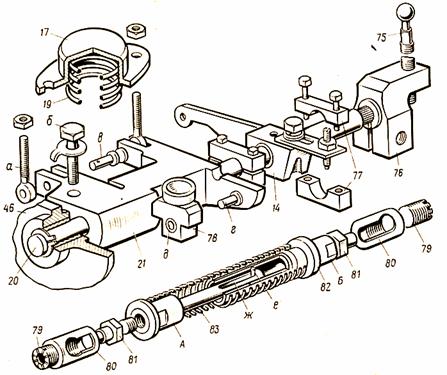

Рис. 24. Регулировочный вал и проскальзывающая тяга:
75 – болт; 76 – угольник; 77 – хомутик; 78 – шаровая опора; 79 – пробка; 80 – наконечник; 81 – гайка; 82 – тарелка; 83 – пружина; (остальные обозначения общие с рис. 21).
