3.7.2
Подвеска крюковая основная автомобильного крана
КС-45717А-1
Основная крюковая подвеска (рисунок 3.10) предназначена для работы крана
с телескопической стрелой при восьмикратной и пятикратной запасовках
грузового каната. Подвеска состоит из рабочих блоков 4, вращающихся на
подшипниках качения
6 на оси 8 и зафиксированных проставными втулками 7, траверсы 1, на
которой на упорном подшипнике 12 установлен крюк 15, щек 3 и 13. От
выпадания каната блоки ограждены ограничителями 10. На щеке 13 закреплен
упор 5 для воздействия на ограничитель высоты подъема крюковой подвески.

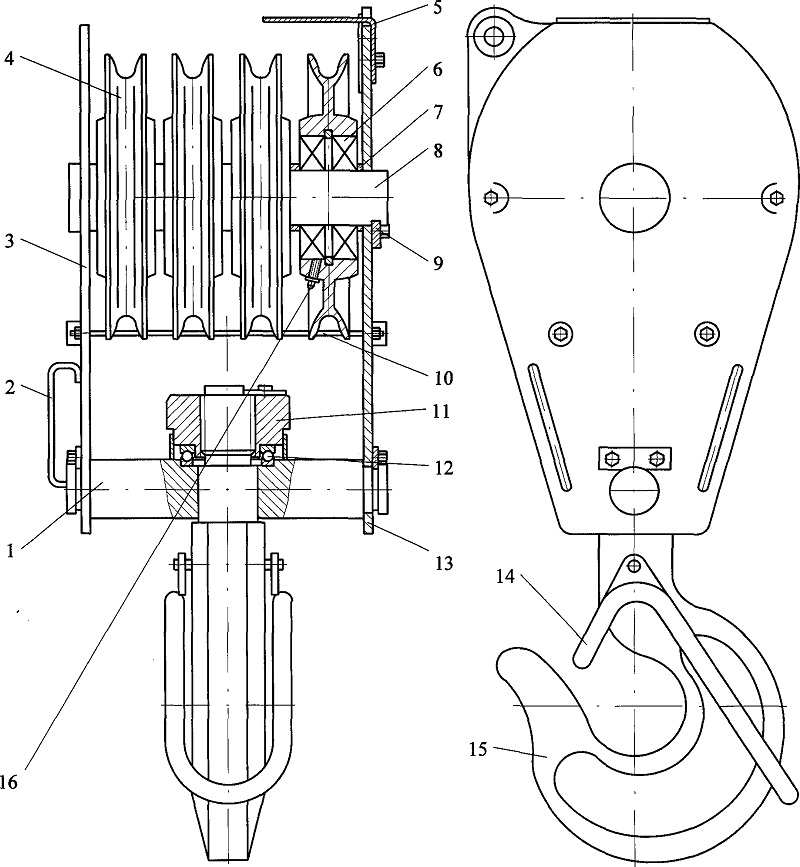

Рисунок 3.10 - Подвеска крюковая основная
автомобильного крана КС-45717А-1
1 - траверса;
2- ручка-скоба; 3,13 - щеки;
4- блок;
5 - упор;
6, 12 - подшипники; 7 - втулка
проставная;
8- ось;
9- оседержатель; 10- ограничитель;
11 - гайка;
14- скоба;
15 - крюк;
16- пресс-масленка
