Редуктор служит для получения необходимой частоты вращения барабана
лебедки и увеличения крутящего момента на барабане.
Тип редуктора - зубчатый, цилиндрический, двухступенчатый, узкий,
горизонтальный.

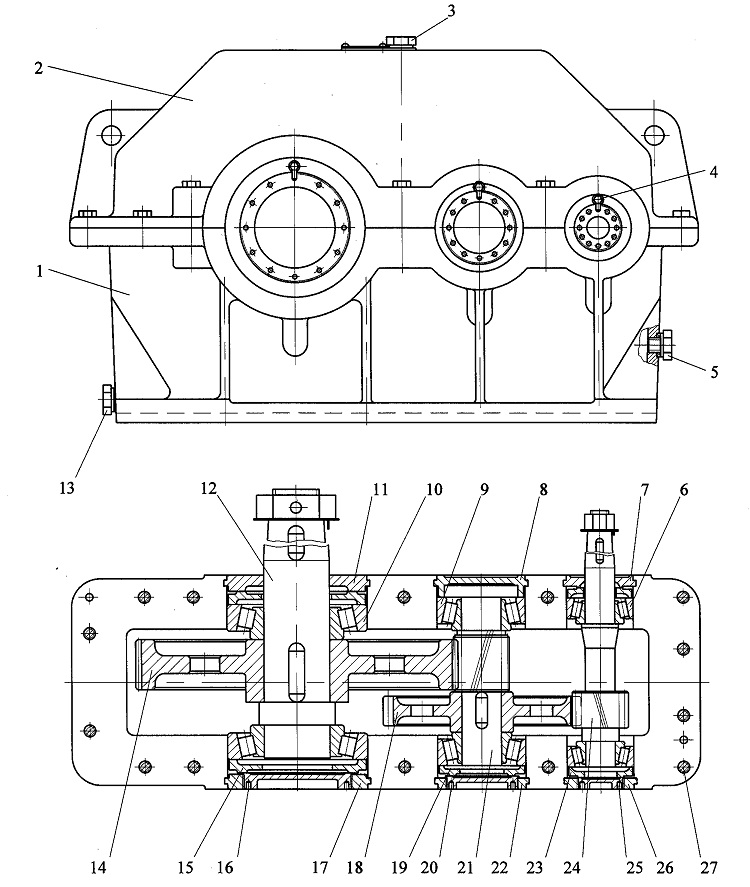

Для облегчения съема крышки 2 (рисунок 3.6) на передней или задней полке
корпуса 1 редуктора имеется отверстие под отжимной болт. В качестве
отжимного болта использовать один из снятых болтов 27 редуктора.
Опорами для валов служат конические подшипники 6, 9,10.
Снаружи подшипники закрыты закладными крышками 7, 8, 11, 17, 22 и 26,
входящими своими кольцевыми выступами в соответствующие канавки в
расточках корпуса и крышки редуктора. В крышке имеется отверстие с
пробкой 3 для заливки масла, а в корпусе— два отверстия с пробками 5 и
13 для контроля уровня масла и слива соответственно.
