3.3
Кабина крановщика автомобильного крана
КС-45717А-1
Кабина крановщика (рисунок 3.2) с расположенными внутри органами
управления и приборами является местом управления исполнительными
механизмами.
Кабина одноместная.
Переднее и верхнее окна открываются наружу и фиксируются как в крайних,
так и в промежуточных положениях.
Кабина оборудована замком 18, стеклоочистителем 5, светильником 7,
вентилятором 4 для обеспечения циркуляции воздуха в кабине,
солнцезащитным козырьком 6, термосом 15 для питьевой воды. На полу
кабины имеются войлочный и резиновый коврики 13 и 14.
На полу кабины установлено регулируемое сиденье крановщика 19.
3.4 Система обогрева кабины крановщика
Система обогрева кабины крановщика служит для создания комфортного
микроклимата в кабине крановщика во время работы крана.
Кабина крановщика отапливается отопителем воздушным 2 (рисунок 3.3),
установленным на поворотной платформе.
Подогретый отопителем воздух подается в кабину по воздуховоду 3.
Переднее окно кабины через шланг 6 обдувается потоком теплого воздуха,
забираемого из воздуховода 3 вентилятором.
Аппаратура для включения и контроля работы
отопителя выведена на щиток приборов в кабине крановщика.
Подробное описание устройства и работа отопителя приведено в «Отопитель
воздушный Планар-4Д-24. Руководство по эксплуатации АДВР.010.00.00.000
РЭ», входящем в комплект эксплуатационной документации крана.

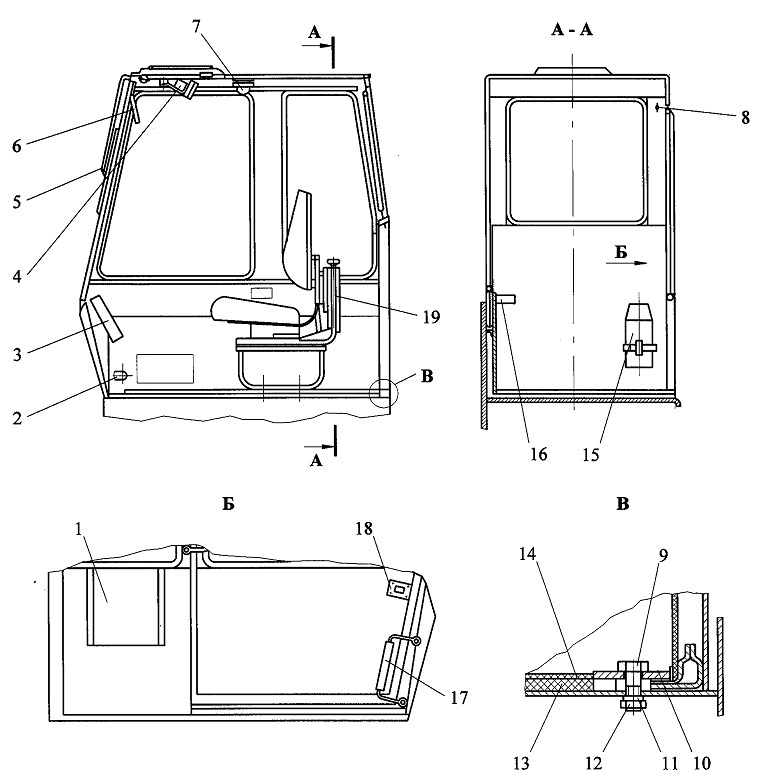

Рисунок 3.2 - Кабина крановщика автомобильного
крана КС-45717А-1
1- карман для документации;
2- система обогрева стекол;
3- щиток приборов;
4- вентилятор;
5- стеклоочиститель;
6- солнцезащитный козырек;
7- светильник;
8- крючок для одежды;
9- болт;
10- прижим;
11- шайба;
12- гайка;
13, 14- коврики;
15- термос;
16- указатель угла
17- поручень;
18- замок;
19- сиденье

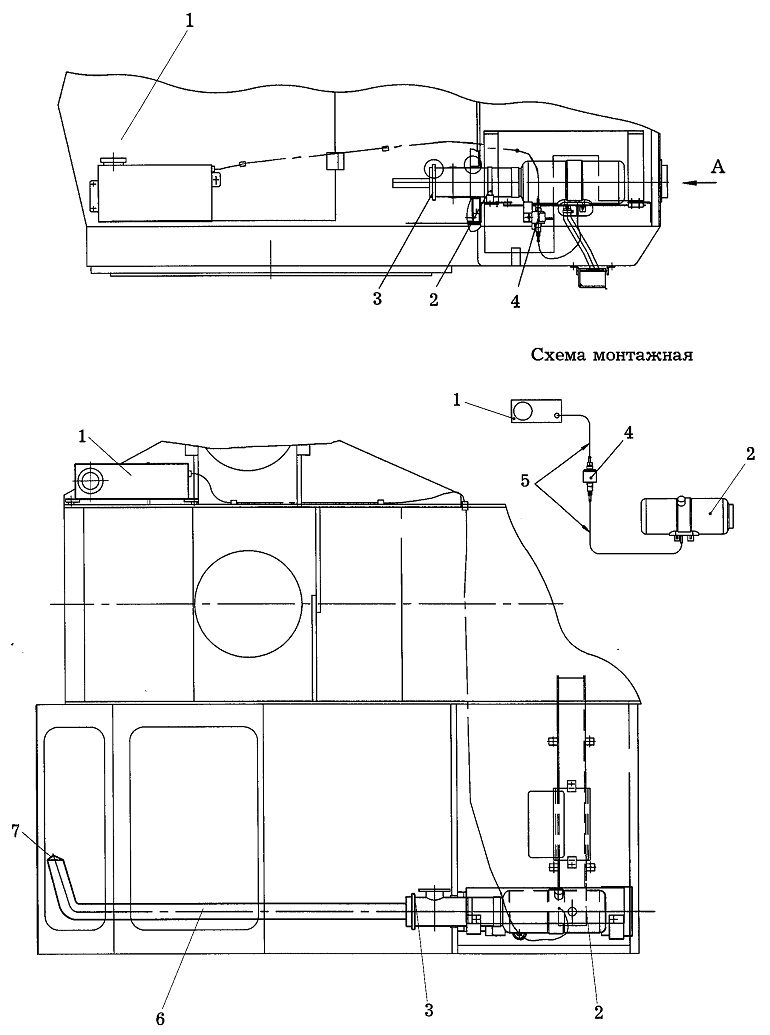

Рисунок 3.3 - Система обогрева кабины
1 - топливный бак; 4 - топливный насос;
2 - отопитель воздушный; 5 - трубка соединительная;
3 - воздуховод; 6 - шланг;
7 - насадка
