Сменное рабочее оборудование автомобильного крана КС-45717А-1

Для увеличения высоты подъема и подстрелового пространства на кране предусмотрена возможность установки сменного рабочего оборудования - гуська.

Сменное рабочее оборудование показано на рисунке 3.12.

При установке гуська запасовка грузового каната должна быть заменена на однократную, а основная крюковая подвеска заменена на вспомогательную.

Гусек 14 представляет собой сварную конструкцию из уголков. В оголовке гуська на оси 2 установлен блок 1, который огибается канатом 6 со вспомогательной крюковой подвеской 3.

В основании гуська имеются кронштейны, предназначенные для крепления его на осях 15 оголовка верхней секции стрелы. Правые кронштейны основания гуська закрепляются непосредственно на осях 15 оголовка стрелы с помощью фиксаторов 22, а левые кронштейны 28 закрепляются на осях 15 с использованием вилок 25, рым-болтов 26 и фиксаторов 22 с держателями 27.

Рым-болты и вилки предназначены для облегчения монтажа гуська и обеспечения прямолинейности установки гуська на стреле.

В транспортном положении гусек разворачивается на 180 градусов и крепится на стреле с помощью кронштейнов 8,18 и 19, пальца 10 и винта 17.

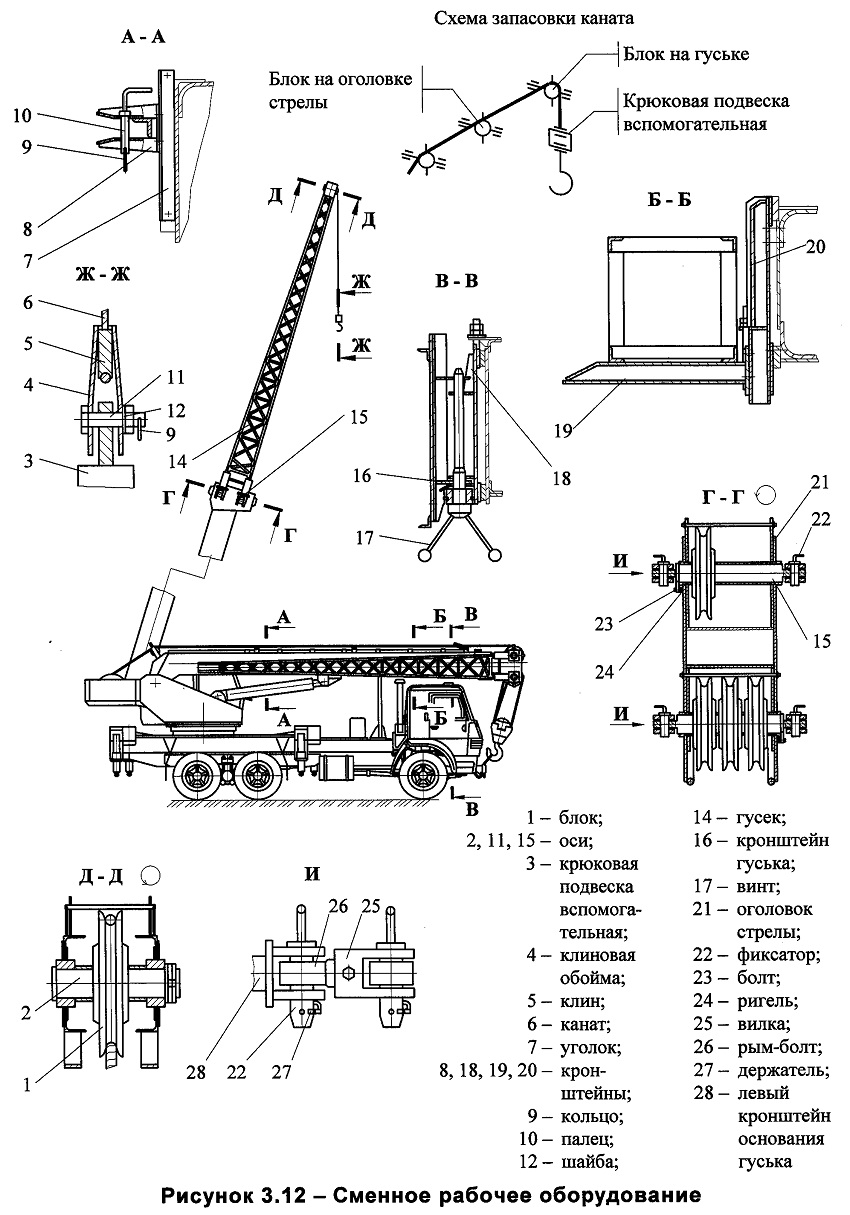

Рисунок 3.12 - Сменное рабочее оборудование автомобильного крана КС-45717А-1

1 - блок;

2, 11, 15 - оси;

3 - крюковая подвеска вспомогательная;

4- клиновая обойма;

5 - клин;

6- канат;

7 - уголок;

8, 18, 19, 20 - кронштейны;

9- кольцо;

10- палец;

12 - шайба;
14- гусек;

16- кронштейн гуська;

17 - винт;

21 - оголовок стрелы;

22- фиксатор;

23 - болт;

24- ригель;

25 - вилка;

26- рым-болт;

27 - держатель;

28- левый
кронштейн
основания
гуська
