Управление приводом насоса автомобильного крана КС-45717А-1

Для управления приводом насоса (включение - выключение КОМ) применен электропневматический привод, который состоит из пневмораспределителя с электромагнитным приводом ПР1 (рисунки 3.15, 3.16), пневмоцилиндра ЦЗ, установленного в крышке 10 (рисунок 11) КОМ, и трубопроводов, соединяющих пневмораспределитель и пневмотщлиндр КОМ с пневмосистемой шасси. Управление приводом осуществляется выключателем 7 (рисунок 1.4), расположенным в кабине водителя.

При включении КОМ выключателем подается напряжение на катушку 5 (рисунок 3.16) пневмораспределителя, плунжер 3 под воздействием электромагнита перемещается вверх, сжимая пружину 2. При этом сжатый воздух из воздушного баллона шасси через каналы А и С пневмораспределителя поступает в пневмоцилиндр ЦЗ (рисунок 3.15), воздействуя на поршень 12 (рисунок 2.4), который вводит в зацепление шестерню 4 и зубчатое колесо 15 КОМ.

При выключении КОМ снимается напряжение с катушки 5 (рисунок 3.16) пневмораспределителя, плунжер 3 под действием пружины 2 перемещается вниз, перекрывая полость А. При этом воздух из пневмоцилиндра через полости С и В выходит в атмосферу. Под действием пружины 16 (рисунок 2.4) шестерня 4 и зубчатое колесо 15 КОМ выходят из зацепления.

Включенное состояние КОМ контролируется свечением лампы 3 (рисунок 1.4).

Включение КОМ необходимо производить при давлении воздуха в пневмосистеме шасси не менее 5,2 кгс/см .

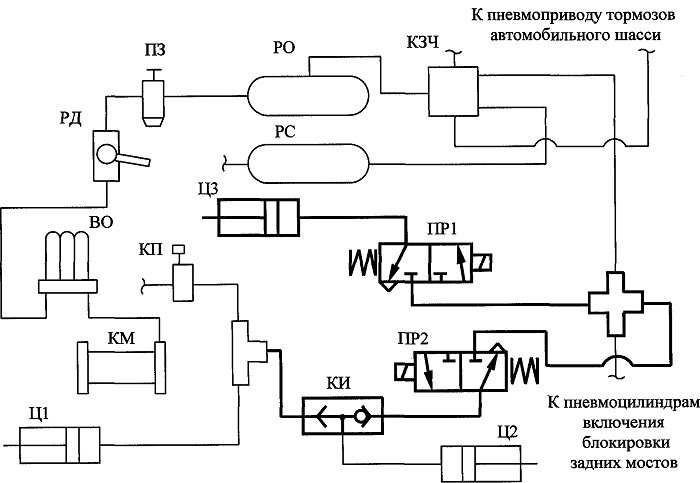

Рисунок 3.15 - Схема пневматическая принципиальная управления приводом насоса и останова двигателя шасси









Таблица 3.1 - Перечень элементов пневмооборудования

Обозначение по схеме

Наименование

Тип

Коли­

чество

Примечание

КМ

Компрессор



1



ВО

Водоотделитель



1



РД

Регулятор давления



1



пз

Противозамерзатель



1

Входят в состав

РО

Ресивер общий





КЗЧ

Клапан защитный четырехконтурный



1

автомобиль­ного шасси

PC

Ресивер стояночной системы и полуприцепа



1

ці

Пневмоцилиндр вспомогательного тормоза



1



Ц2

Пневмоцилиндр отключения подачи топлива



1



кп

Кран пневматический



1



цз

Пневмоцилиндр коробки отбора мощности



1



ПР1

ПР2

Пневмораспределитель с электромагнитным приводом

ПР 2-3- 1/8-24

2

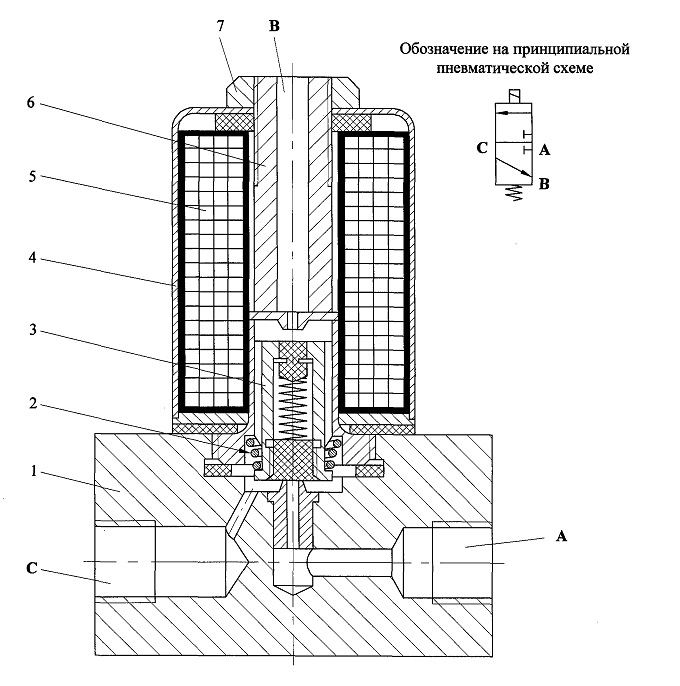

Рисунок 3.16 - Пневмораспределитель с электромагнитным приводом



1 - корпус; 5 - катушка; А - от пневмосистемы шасси;

2 - пружина; 6 - цилиндр; В - в атмосферу;

3 - плунжер; 7 - гайка С - к пневмоцилиндру коробки отбора мощности

4 - кожух; или к пневмоцилиндру отключения подачи топлива
5 - катушка;

6 - цилиндр;

7 - гайка
А - от пневмосистемы шасси;

В - в атмосферу;

С - к пневмоцилиндру коробки отбора мощности или к пневмоцилиндру отключения подачи топлива
