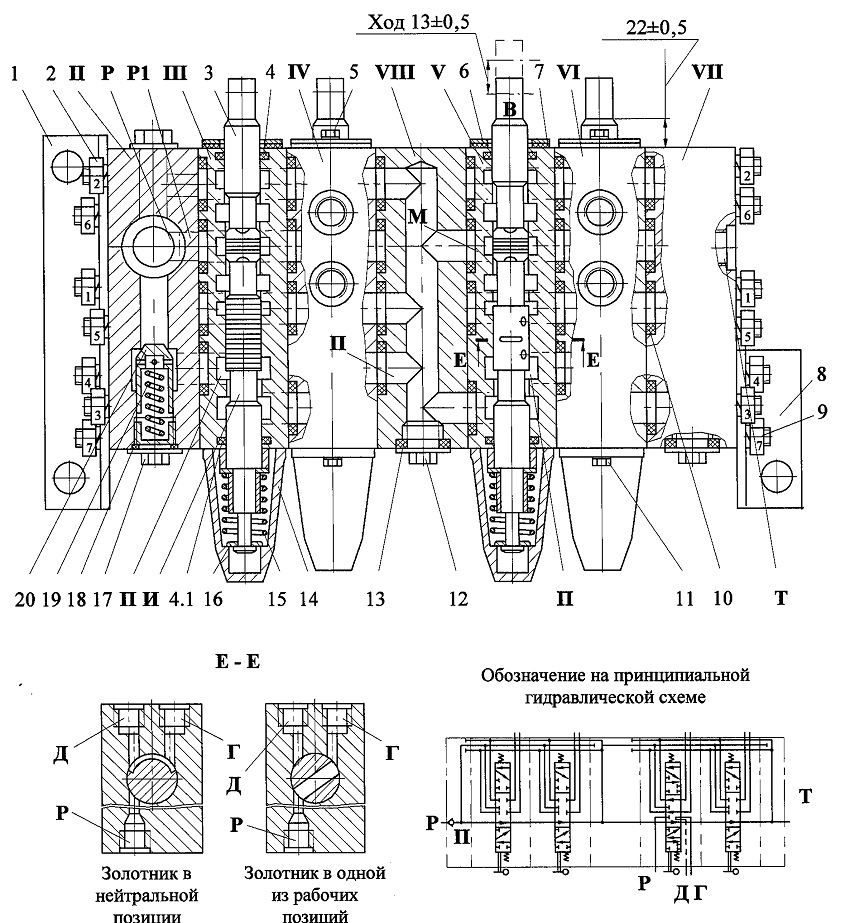

Гидрораспределитель (рисунок 4.4) трехпозиционный золотниковый,
секционный с ручным управлением служит для управления гидромоторами
механизма подъема, механизма поворота, гидроцилиндрами механизмов
изменения вылета и выдвижения стрелы.
Техническая характеристика
Давление номинальное, МПа (кгс/см2)........20(200)
Условный проход, мм............................25
Поток номинальный, л/мин...................145
Гидрораспределитель установлен на поворотной
платформе.
Гидрораспределитель имеет напорную секцию И, четыре рабочие секции III,
IV, V, VI, одну промежуточную VIII и сливную секцию VII.
Секции скреплены между собой шпильками 9, а стыки уплотнены резиновыми
кольцами 10.
В рабочих секциях установлены золотники 3, которые при воздействии на
рукоятки управления 3, 4, 6, 8 (рисунок 1.5) могут перемещаться вдоль
своих осей. В нейтральном положении золотники удерживаются пружинами 15
(рисунок 4.4).
Золотник 3 и корпус рабочей секции V имеют конструктивное отличие от
золотников и корпусов рабочих секций III, IV, VI. Отличие состоит в том,
что корпус и золотник рабочей секции V имеют дополнительные каналы для
управления гидроразмыкателем тормоза. С целью обеспечения нормальной
работы гидрораспределителя золотник этой рабочей секции должен быть
установлен (после разборки гидрораспределителя) таким образом, чтобы
маркировка буквой В на выступающей части золотника секции была
направлена вверх.
Принцип действия гидрораспределителя основан на изменении направления
потока рабочей жидкости при перемещении его золотников.
Возможны следующие направления потока рабочей жидкости при различных
положениях золотников:
а) все золотники находятся в нейтральном положении, показанном на
рисунке.
Рабочая жидкость от насоса подводится в полость Р
напорной секции, затем через полость П рабочих секций, а также полость П
промежуточной секции, попадает в полость Т сливной секции и далее на
слив. Таким образом осуществляется разгрузка насоса при нейтральном
положении золотников.
Одновременно рабочая жидкость попадает в полость Р секции V, перекрытую
золотником. При этом отверстие Д сообщается с отверстием Г;
б) золотник 3, например, рабочей секции V, сдвинут от нейтрального
положения вниз, по чертежу. При этом полость П перекрывается золотником
и рабочая жидкость из полости Р через обратный клапан 20 напорной секции
II поступает в полость Р1 секций ПІ и IV и далее через промежуточную
секцию VIII поступает в полость М секций V и VI.
Из полости М рабочая жидкость направляется в рабочую полость,
соединенную с исполнительным органом. От последнего рабочая жидкость
поступает в сливной канал Т.
Когда золотник 3 находится в нижнем положении, отверстия Р и Г
соединены, а отверстие Д закрыто, рабочая жидкость поступает к
гидроразмыкателю тормоза и тормоз размыкается;
в) золотник 3 рабочей секции V сдвинут от нейтрального положения вверх
по чертежу.
Потоки рабочей жидкости распределяются аналогично тому, как описано в
случае б), только из полости М рабочая жидкость поступает в другую
полость исполнительного органа.
Работа секций III, IV, VI аналогична работе вышеописанной секции, но в
них отсутствуют каналы, управляющие гидроразмыкателем тормоза.
