Насос и гидромотор нерегулируемые автомобильного крана КС-45717А-1

4.3

Насос и гидромотор нерегулируемые автомобильного крана КС-45717А-1

На кране применены нерегулируемые аксиально-поршневые насос и для привода механизма поворота - гидромотор.

Насос предназначен для преобразования механической энергии двигателя шасси в гидравлическую энергию потока рабочей жидкости.

Гидромотор предназначен для преобразования гидравлической энергии потока рабочей жидкости в механическую энергию.

Подробное описание нерегулируемых аксиально-поршневых насоса и гидромотора приведено в документации на насосы и гидромоторы нерегулируемые, которая входит в комплект эксплуатационной документации крана.

4.4 Гидромотор регулируемый автомобильного крана КС-45717А-1

Для привода грузовой лебедки применен гидромотор регулируемый.

Подробное описание регулируемого аксиально-поршневого гидромотора приведено в документации на насосы и гидромоторы регулируемые, которая входит в комплект эксплуатационной документации крана.

На кране установлен гидромотор, отрегулированный на минимальный рабочий объем 56 см3. В процессе эксплуатации крана минимальный рабочий объем не изменять.

4.5 Гидрораспределитель нижний

Гидрораспределитель (рисунки 4.3.1, 4.3.2) золотниковый, секционный, с ручным управлением предназначен для управления механизмами выносных опор.

Гидрораспределитель установлен на задней поперечной балке опорной рамы.

Техническая характеристика

Давление номинальное, МПа (кгс/см2)..........20(200)

Условный проход, мм............................12

Поток номинальный, л/мин...................50

Гидрораспределитель состоит из напорной секции VII со встроенным двухкаскадным предохранительным клапаном VIII, пяти рабочих секций II, III, IV, V,

VI и крышки I. Секции скреплены между собой шпильками 3, стыки уплотнены резиновыми кольцами 5 и 6.

В рабочих секциях установлены золотники 18, которые при воздействии на рукоятки управления 10 могут перемещаться вдоль своих осей. В нейтральном положении золотники удерживаются пружинами 15.

При нейтральном положении золотников рабочая жидкость от насоса поступает в напорный канал Р, открывает клапан 29 и, сжимая пружину 30, поступает в сливной канал Т. При этом каналы Г и Д перекрыты золотником, и жидкость в гидроцилиндры не поступает, канал X и полость Е соединены со сливом Т.

При перемещении золотника 18 в одно из рабочих положений переливной канал X перекрывается, полость Е отсекается от слива и клапан 29 закрывает проход рабочей жидкости на слив. Рабочая жидкость из напорного канала Р, проходящего через все рабочие секции, поступает в рабочий отвод Г или Д, соответственно выполняемой операции, и далее в поршневую или штоковую полости гидроцилиндра. Из гидроцилиндров рабочая жидкость поступает в гидрораспределитель через отводы Г или Д, соответственно выполняемой операции, и далее на слив.

Пока усилие, создаваемое давлением рабочей жидкости, действующее на вспомогательный клапан 41, не превышает усилия пружины 34, основной клапан 29 удерживается пружиной 30, перекрывая выход рабочей жидкости на слив. При давлении в гидросистеме выше давления настройки клапана VIII клапан 41 открывается, и рабочая жидкость из полости Е поступает на слив. При этом давление в полости Е понижается, равенство сил, действующих на клапан 29 нарушается, и он под действием давления в полости Р открывает проход рабочей жидкости на слив, что приводит к уменьшению давления в гидросистеме. При понижении давления в гидросистеме ниже давления настройки предохранительного клапана VIII, клапан 41 перекрывает сливной канал, давления в полостях Р и Е выравниваются и клапан 29 перекрывает выход рабочей жидкости на слив. Настройка предохранительного клапана производится регулировочным винтом 36.

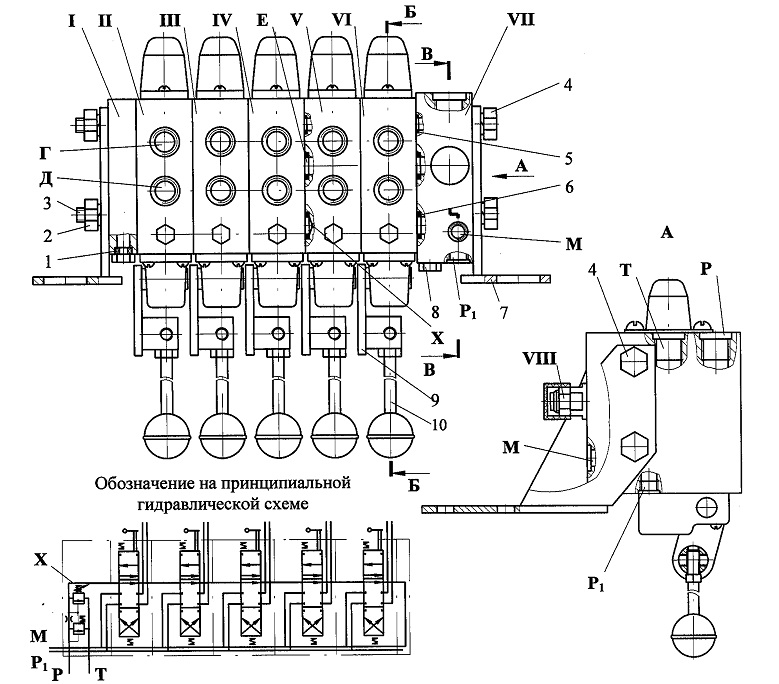

Рисунок 4.3.1 - Гидрораспределитель нижний

1, 5, 6, 20, 21,

32, 39, 42 - кольца уплотнительные; 2, 26 - гайки;

3 - шпилька;

4 - болт;

7 - кронштейн;

8 - пробка;

9 - рычаг;

10- рукоятка;

11 - шайба пружинная;

12- шайба;

13 - крышка;

17 - втулка;

15,30,34- пружины;

16, 23 - винты;

18- золотник;

19 - корпус рабочей секции; 22 - наконечник;

24 - палец;

25 - крышка;
27 - корпус напорной секции;

28 - втулка клапана;

29, 41 - клапаны;

31 - кольцо запорное;

33, 38, 43 - кольца защитные;

35 - заглушка;

36- винт регулировочный;

37 - контргайка;

40 - корпус клапана;

I - крышка;

П, Ш, IV,V,VI - секции рабочие;

VII - секция напорная;

VIII - клапан предохранительный; Р, P1 - напорные каналы от насосов;

Т - слив;

Г, Д - отводы рабочие;

М- к манометру;

X - переливной канал;

Е - полость

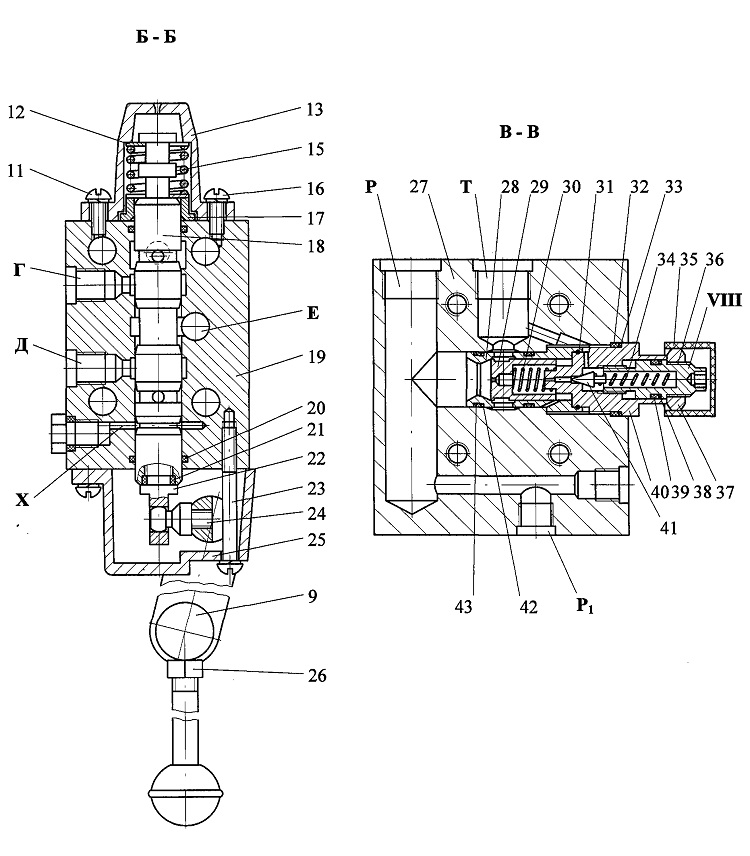

Рисунок 4.3.2 - Гидрораспределитель нижний
