Прижимной ролик лебёдки автомобильного крана КС-45717А-1

Для правильной укладки каната при навивке его на барабан, а также для предотвращения спадания каната с барабана при опускании крюковой подвески без груза, лебедка оборудована прижимным роликом.

Прижимной ролик состоит из роликов 3 и 6 (рисунок 3.7) соединенными с осью 7, которая вращается в подшипниках 4 и 5.

С помощью тяги 12 и пружины 11 ролик постоянно прижат к виткам каната на барабане.

Для нормальной работы прижимного ролика необходимо обеспечить:

- симметричное расположение прижимного ролика относительно реборд барабана. Разность размеров Г не должна превышать 2 мм. Симметричную установку обеспечить набором регулировочных прокладок 8;

-сжатие пружины 11 осуществлять до размера В, равного 140+5мм, при трехслойной навивке каната на барабан.

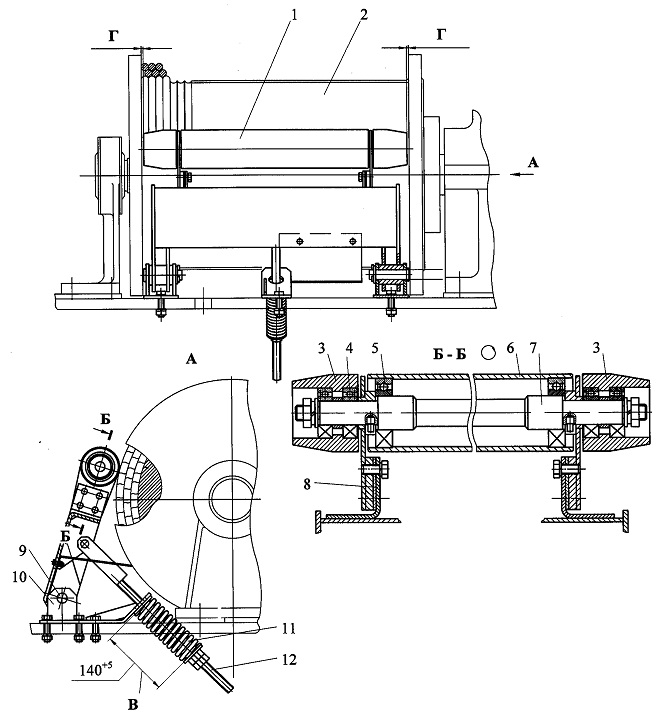

Рисунок 3.7 - Прижимной ролик автомобильного крана КС-45717А-1

1 - прижимной ролик;

2- барабан лебедки;

3, 6 - ролики;

4, 5 - подшипники;

1,9- оси;

8 - регулировочные прокладки;

10- кронштейн;

11 - пружина;

12 - тяга
