3 ОПИСАНИЕ И РАБОТА ПОВОРОТНОЙ ЧАСТИ КРАНА КС-45717А-1

3.1 Платформа поворотная автомобильного крана КС-45717А-1

Поворотная платформа 1 (рисунок 3.1) является основанием поворотной части крана и предназначена для установки механизмов и устройств поворотной части крана.

Платформа представляет собой жесткую сварную конструкцию, изготовленную из низколегированной стали.

Снизу к основанию платформы приварено кольцо для крепления опоры поворотной.

3.2 Противовес автомобильного крана КС-45717А-1

Для обеспечения устойчивости крана во время работы на поворотной платформе под подлебедочной плитой 8 (рисунок 3.5) установлен противовес 5 (рисунок 3.1), представляющий стальную отливку массой 354 кг.

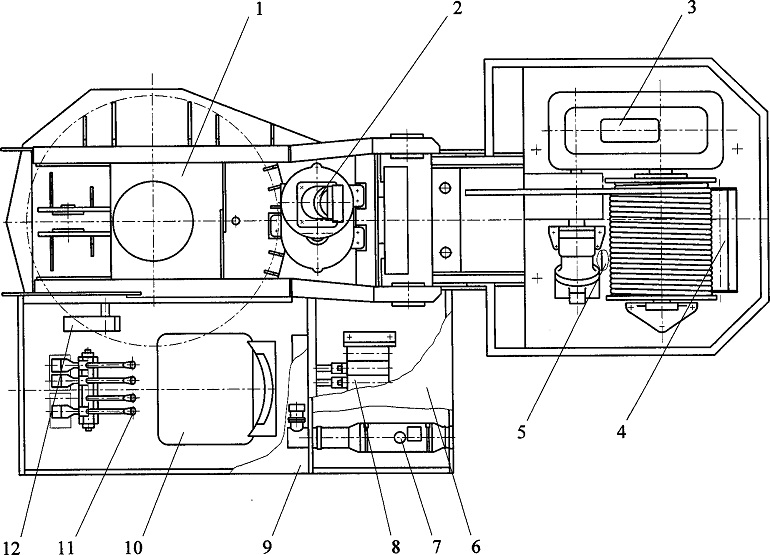

Рисунок 3.1 - Поворотная платформа с механизмами автомобильного крана КС-45717А-1

1 - платформа поворотная;

2 - механизм поворота;

3 - лебедка;

4- ролик прижимной;

5 - противовес;

6 - кожух;

7 - отопительная установка;

8- гидрооборудование;

9- кабина крановщика;

10- сиденье;

11 - рукоятки управления крановыми операциями;

12- педаль управления топливоподачей двигателя шасси
