Основными характеристиками тормозных электромагнитов являются тяговое усилие и ход (для магнитов типа КМП, ВМ, КМТ и МП) или момент магнита и угол поворота (для короткоходовых клапанных магнитов типа МО-Б). Ход якоря или угол поворота, приведенные в каталоге, являются максимально допустимыми, при

которых гарантируются указанные тяговые усилия или моменты. Кроме того, значения хода якоря или угла поворота даны для определенной относительной продолжительности включения. Использовать электромагнит при продолжительности включения, превышающей номинальную для данной катушки, можно только при снижении тягового усилия. При выборе электромагнитов типа КМП и КМТ следует различать тяговое усилие магнита и вес поднимаемого груза, который равен тяговому усилию без учета веса якоря.

Электромагнит при размыкании тормоза, перемещаясь на определенный ход, преодолевает усилие замыкающего груза или пружины, пропорциональное рабочему усилию тормоза. При этом ра-7.2. Параметры тормозов типа ТКП с приводом от электромагнита типа МП

бочий элемент тормоза перемещается на установочный зазор. Поэтому выбор тормозного электромагнита производят при равенстве работы, совершаемой тяговым усилием FM магнита на его ходе hM (угле поворота ср), произведению рабочего усилия тормоза N (усилия нажатия колодки на шкив в колодочном тормозе, натяжения тормозной ленты в ленточном тормозе и т. п.) на ход рабочего элемента е.

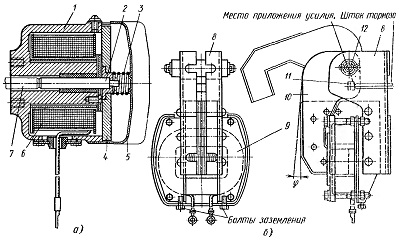

Рис. 7.13. Короткоходовые тормозные электромагниты:
а — постоянного тока типа МП; б — переменного тока типа МО-Б

7.2. Параметры тормозов типа ТКП с приводом от электромагнита типа МП

Параметр	ТКП-100	ТКП-200/100	ТКП-200	ТКП-300/200	ткп-зсо
Диаметр¹ поверхности трения шкиеа, мм	100	200	200	300	300
Максимальный тормозной момент, Н-м	20	40	160	240	500
Масса тормоза, кг, не более Тяговое усилие электромагнита при ПВ = = 40 %, Н:	16	30	37	75	90
параллельного возбуждения	230	230	780	780	1650
последовательного возбуждения			600	600	1650

7.3. Параметры тормозов типа ТКТ с приводом от электромагнита типа МО-Б

Параметр	ткт-юо	TKT-200/100	TKT-200	TKT-300/200
Диаметр поверхности трения шкива, мм	100	200	200	300
Максимальный тормозной момент, Н-м	20	40	160	240
Масса тормоза, кг, не более	12	25	35	70
Момент электромагнита при ПВ = = 40 %, Н-м	5,5	5,5	40	40

При использовании клапанных электромагнитов необходимо учесть момент от собственного веса якоря магнита (приведенный в каталоге), для преодоления которого увеличивают усилие замыкающей пружины.

К недостаткам тормозных электромагнитов следует отнести резкое включение магнита, сопровождающееся ударом якоря о сердечник, относительно низкую долговечность (для электромагнитов МО-100Б и ЛЮ-200Б не превышающую 1,5 млн. включений) и невозможность регулирования скорости движения якоря, вследствие

чего не представляется возможным осуществить плавное изменение тормозного момента в процессе торможения. В связи с этим в грузоподъемных машинах все большее применение находят электрогидравлический и электромеханический приводы тормозов, осуществляемые при помощи электрогидравлических и центробежных толкателей.
