6.3.

ГРЕЙФЕРЫ



Грейфером называют полуавтоматически закрывающийся и раскрывающийся сосуд, применяемый при перегрузке различных сыпучих и кусковых материалов (песок, уголь, зерно, руда, камень и т. п.). Грейферы бывают двухчелюстные и многочелюстные. Много-челюстные грейферы обычно применяют для перегрузки крупно-кускового материала (камень, чугунные чушки и т. небольшое применение в промышленности имеют двухчелюстные грейферы. Они состоят из двух челюстей 1 и 2 (рис. 6.!3), шарнирно соединенных на нижней траверсе 5. Посредством жестких тяг 3 челюсти подвешены к верхней траверсе 4. Различают две принципиальные схемы двухчелюстных грейферов, отличающиеся системой подвески их к гибкому элементу — двухканатные и одноканатные, В двухканатном грейфере один канат (подъемный) закреплен на верхней траверсе, а второй (замыкающий) проходит к нижней траверсе, чаще всего образуя полиспаст между верхней и нижней траверсами. Двухканатные грейферы обслуживаются специальной грейферной двухбарабанной лебедкой. Работа двухканатного грейфера, представленного на рис. 6.14, осуществляется следующим образом. При ослаблении замыкающего каната 2 вес грейфера полностью передается на подъемный канат 1, закрепленный на верхней траверсе. При этом под действием весов нижней траверсы и челюстей нижняя траверса опускается, раскрывая челюсти грейфера (положение 1). При опускании с одинаковыми скоростями подъемного каната 1 и ослабленного замыкающего каната 2 грейфер опускается на материал в раскрытом виде (положение II). Закрывание грейфера с одновременным зачерпыванием материала осуществляется натяжением замыкающего каната 2 при ослабленном подъемном канате 1 (положение III). Для увеличения зачерпывающих способностей грейфера между его верхней и нижней траверсами замыкающий канат образует полиспаст.

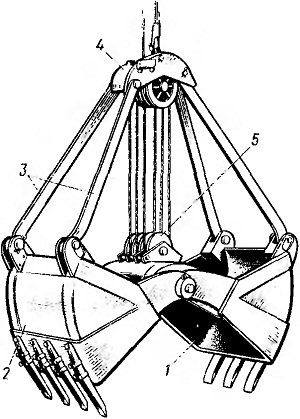

Рис. 6.13. Двухчелюстной двухканатный грейфер

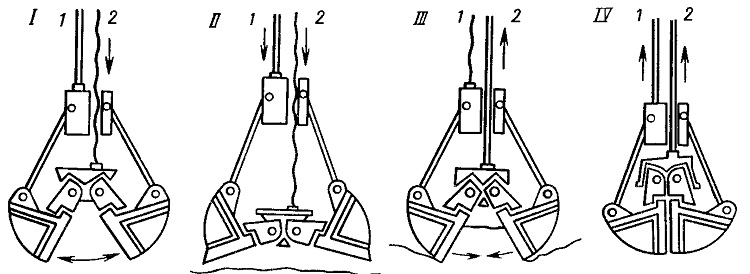

Рис. 6.14. Схема работы двухканатного грейфера

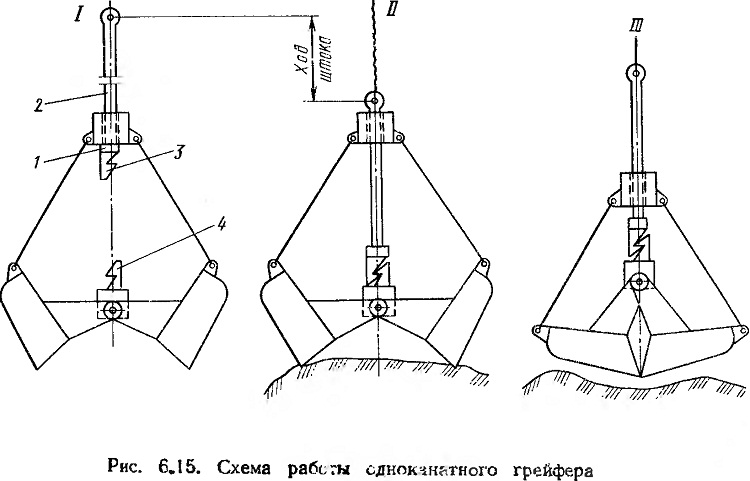

Рис. 6.15.





Внедрение режущих кромок челюстей в материал происходит под действием сил тяжести элементов грейфера. В последний момент зачерпывания материала режущие кромки челюстей сходятся, грейфер закрывается и вес грейфера с материалом воспринимается замыкающим канатом 2. Закрытый грейфер поднимается при движении обоих канатов вверх (положение IV), причем вес грейфера с материалом может распределяться поровну на замыкающий и подъемный канаты или может передаваться только на замыкающий канат. Это распределение полностью зависит от конструкции грейферной лебедки и от навыков обслуживающего персонала. В закрытом виде грейфер доставляется к месту разгрузки, где замыкающий канат ослабляется (положение I) и грейфер раскрывается. При этом груз высыпается. Затем цикл работы грейфера повторяется сначала.

Одноканатные грейферы в отличие от двухканатных подвешены на одном канате. Принципиальная схема работы одноканатного грейфера показана на рис. 6.15. Одноканатный грейфер снабжен

замыкающим устройством, посредством которого он закрывается и открывается. В открытом положении подвешенный грейфер верхней траверсой опирается на кольцо 1 замыкающего устройства (положение /), при этом челюсти грейфера открыты под действием сил тяжести челюстей грейфера и нижней траверсы. В открытом положении грейфер опускается на материал. Канат ослабляется, и штанга 2, на нижнем конце которой закреплен верхний крюк 3 замыкающего устройства, опускается и зацепляется за нижний крюк 4 (положение //). При натягивании каната штанга 2 поднимается, увлекая за собой нижнюю траверсу, и грейфер-закрывается, одновременно зачерпывая материал (положение III). Закрытый грейфер с материалом поднимается при сцепленных крюках 3 и 4 замыкающего устройства и в таком виде доставляется к месту разгрузки. С помощью системы рычагов или специального троса воздействуют на замыкающее устройство, которое разъединяет крюки 3 и 4.

Освобожденная нижняя траверса под действием собственного веса и веса груза опускается, челюсти грейфера раскрываются и груз высыпается, а верхняя траверса устанавливается на кольцо 1 замыкающего устройства (положение 1), подготовив грейфер к началу нового цикла.

Замыкающие устройства в одноканатных грейферах часто представляют собой достаточно сложную рычажную систему, включающую пружинные амортизаторы, гидравлические или канатные демпферы, гидротолкатели для размыкания челюстей и т. д.

Наличие только одного каната позволяет использовать крановые механизмы с однобарабанными лебедками, подвешивая штангу или грейферный канат на крюк или соединяя концы грейферного и кранового канатов. Таким образом, при наличии одноканатного грейфера кран с крюковой подвеской может быть использован как для подъема штучных грузов, так и для сыпучих материалов при использовании одноканатного грейфера.

Одиако наряду с положительными факторами одноканатные грейферы обладают существенными недостатками, к числу которых следует отнести прежде всего сложность замкового устройства, снижающего надежность механизма в целом, и предрасположенность в поднятом положении к вращению в горизонтальной плоскости. Кроме того, зачерпывание материала связано с значительным перемещением конца грейферного каната (или штанги), особенно если в грейфере предусмотрен полиспаст. Таким образом, крюк, на котором подвешен грейфер, к концу зачерпывания материала оказывается на значительной высоте. Если кран имеет небольшую высоту подъема груза, то выгружать материал на штабель или высокую платформу будет невозможно.
