7.2.



Остановы грузоподъемных машин





К устройствам, служащим для удержания груза в подвешенном состоянии, относят остановы, которые не препятствуют подъему груза и исключают возможность его самопроизвольного

опускания под действием собственного веса. Как самостоятельное тормозное устройство остановы применяют редко; обычно они являются сборочной единицей тормозных устройств.
Остановы бывают храповые и фрикционные.







Храповые остановы грузоподъемных машин

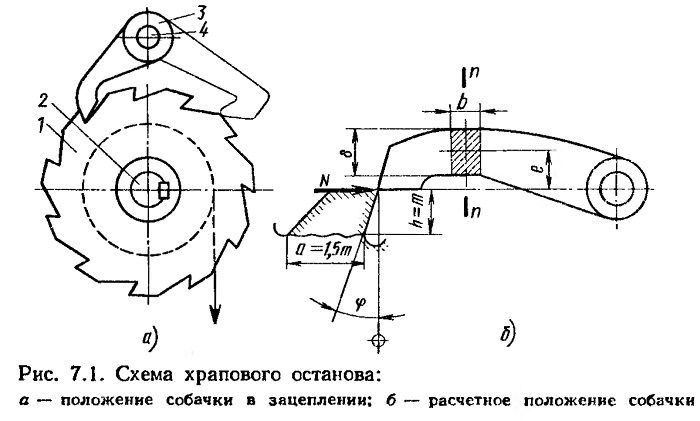

 В грузоподъемных машинах в основном применяют храповые остановы (рис. 7.1). Эти остановы состоят из храпового колеса 1, закрепленного на валу 2 механизма, и собачки 3, ось 4 которой установлена на неподвижных элементах механизма. Собачка входит в зацепление с храповым колесом, задерживая его движение, а следовательно, и движение механизма в сторону опускания (на рис. 7.1, а — по часовой стрелке), не препятствуя движению в сторону подъема. Для опускания груза собачку необходимо вывести из зацепления с храповым колесом. Местом установки храпового механизма обычно является быстроходный (приводной) вал привода с наименьшим крутящим моментом. Однако вследствие конструктивных особенностей некоторых грузоподъемных механизмов (например, литейные двухбарабанные краны) храповое соединение в ряде случаев установлено на промежуточных валах или непосредственно на валу барабана. Наиболее опасным для элементов останова (следовательно, и расчетным) является положение собачки, упирающейся в вершину зуба храпового колеса (рис. 7.1,б). В этом положении рассчитывают кромки зуба колеса и собачки на смятие

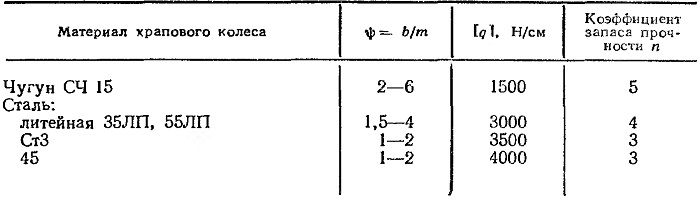

7.1. Параметры для расчета храпового соединения





Примечания: 1. Значения [q] приведены для механизмов с ручным приводом и для 1М, 2М и ЗМ групп режима работы механизмов с машинным приводом; для более напряженных режимов эта значения рекомендуются снижать на 25—30 %.
2. Значения коэффициента запаса прочности приведены для чугуна относительно предела прочности ав, для сталей — относительно предела текучести .

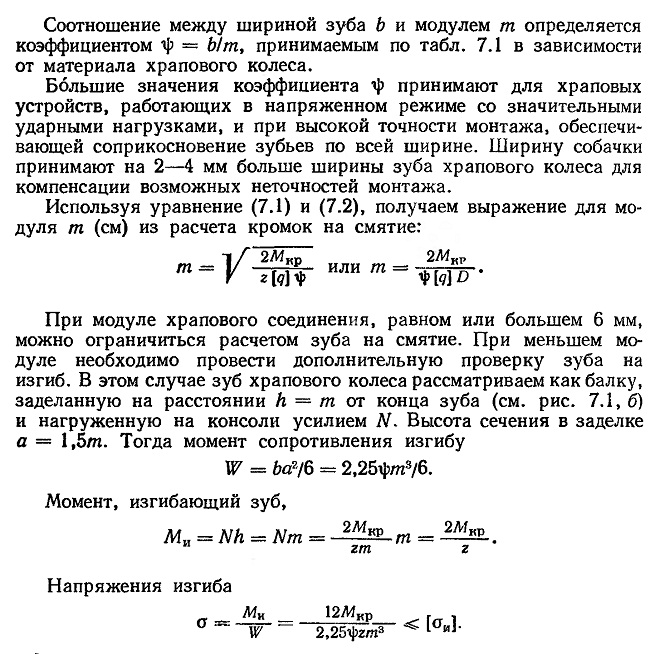

При внутреннем зацеплении зубья храпового колеса оказываются значительно прочнее зубьев колеса с внешним зацеплением вследствие увеличения размера а до 3т. В этом случае модуль определяют по выражению







Собачку храпового соединения изготовляют только из стали. Для обеспечения надежной работы соединения собачка прижимается к храповому колесу пружиной (рис. 7.2, а) или весом специального груза (рис. 7.2, б). Ось вращения собачки устанавливают таким образом, чтобы угол, образованный линиями, проведенными от оси колеса и оси собачки в точку контакта собачки с колесом, составлял 90°.

Рабочая сторона зуба колеса, упирающаяся в собачку, выполнена плоской. Профилирование зубьев храпового колеса и размеры храповых колес и собачек регламентируют РТМ 24.090.19—76 «Машины подъемно-транспортные. Тормоза механические. Методы расчета НИИИнформтяжмаш, 1978). Собачка при вращении храпового колеса в направлении, соответствующем подъему груза, свободно скользит по наклонным поверхностям зубьев. Если направление вращения колеса изменится на противоположное, то собачка, упираясь в верхнюю кромку колеса, соскользнет во впадину и прижмется к рабочей грани зуба торцовой поверхностью, создавая необходимый упор. Анализ сил, действующих в храповом соединении, показывает, что такое движение собачки во впадину возможно только в том случае, если угол между рабочей гранью зуба колеса и радиусом, проведенным в вершину зуба, больше угла трения собачки по зубу храпового колеса. Обычно этот угол ч (см. рис, 7.1, б) принимается равным 20°.

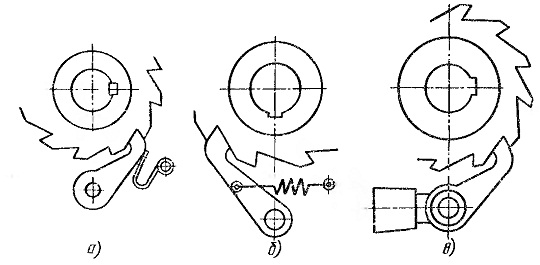

Рис. 7.2. Схемы собачек с принудительным включением:
а, б — усилием пружины; в — весом груза











При вращении храпового колеса в сторону подъема к собачке, постоянно прижимаемой к его зубьям при работе храпового соединения, возникает характерный шум. Для уменьшения уровня шума применяют бесшумные собачки, в которых специальное устройство благодаря силе трения отводит собачку от храпового колеса при движении механизма в сторону подъема. Например, на рис. 7.3. а собачка 4 соединена с хомутом 3, прижимающимся к валу механизма усилиями пружин 2. При вращении вала в сторону подъема хомут 8 под действием силы трения стремится также повернуться в эту сторону и отвести собачку от зубьев храпового колеса 1. При вращении вала в сторону опускания хомут принудительно вводит собачку в зацепление с зубом храпового колеса.

Представленная на рис. 7.3, б бесшумная собачка 6 соединена с храповым колесом посредством планок 7, соединенных пружиной 8. На концах планок закреплены сухарики 9, скользящие по кольцевым канавкам на торцах храпового колеса 10, При вращении в сторону подъема планки под действием силы трения отводят собачку от храпового колеса до упора 5. При вращении в сторону опускания



собачка вводится планками в зацепление. При проектировании бесшумной собачки такой конструкции необходимо правильно установить соотношение плечей рычагов 6 и 7, а также выбрать место установки упора 5, так как возможно такое сочетание размеров, которое приведет к заклиниванию сухариков 9 в канавках храпового колеса.

Работа храпового соединения характеризуется резким, ударным соединением собачки с зубом храпового колеса и мгновенной остановкой груза. Для уменьшения динамических нагрузок при работе храпового соединения иногда устанавливают на одно храповое колесо несколько собачек, расположенных так, что они входят в соединение с зубом не одновременно, а со сдвигом на долю шага. Тогда при прекращении вращения на подъем храповое колесо не успевает приобрести высокой скорости, и соединение собачки с зубом колеса происходит со значительно меньшим ударом. Независимо от числа собачек, каждую из них рассчитывают на полное окружное усилие N.
