Глава V
ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЬНЫХ КРАНОВ



§ 21.

СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ БАЗОВЫХ ШАССИ АВТОМОБИЛЬНЫХ КРАНОВ



Электрическая энергия на кранах используется для зажигания рабочей смеси в цилиндрах двигателя, запуска двигателя, освещения и сигнализации, привода механизмов. В связи с этим система электрооборудования состоит из источников и потребителей электрической энергии. К источникам электрической энергии относятся генератор с реле-регулятором и аккумуляторная батарея.

Потребители электрической энергии в зависимости от их назначения составляют следующие системы:

зажигания рабочей смеси в цилиндрах двигателя, в которую входят распределитель, катушка зажигания и искровые зажигательные свечи;

электрозапуска двигателя, состоящая из стартера с включателем;

освещения и сигнализации, которая состоит из фар, габаритных фонарей, заднего фонаря, указателей поворота, ламп освещения, щитка приборов, сигнальных ламп включения дальнего света фар, плафона освещения кабины, переносной лампы, лампы для освещения двигателя (подкапотной лампы), звукового сигнала, контрольно-измерительных приборов (амперметра, указателей температуры воды, давления масла, уровня топлива) и приборов обогрева.

На автомобилях, используемых в качестве базовых машин для монтажа крановых установок, применяют источники и потребители электрического тока напряжением 12 или 24 в.

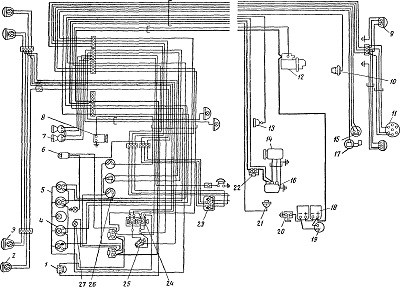

Рис. 41. Общая схема электрооборудования автомобиля МАЗ-500:
1 — кнопка стартера, 2— подфарник, 3 — фара. 4 — приборы, 5 — патроны ламп освещения приборов, 6 — прерыватель указателей поворота, 7 — сигналы, 8— электродвигатель отопителя, 9— задний фонарь, 10 — датчик указателя температуры воды, 11 — штепсельная розетка.
12—стартер, 13—датчик указателя давления воздуха, 14 — генератор, 15 — включатель сигнала «стоп», 16 — реле-регулятор, 17 — датчик указателя уровня топлива, 18 — аккумуляторные батареи, 19 - штепсельная розетка переносной лампы, 20 — включатель массы батареи, 21 — датчик указателя давления масла, 22 — предохранитель, 23 — переключатель указателей поворотов, 24 — центральный переключатель освещения,
25 — ножной переключатель света фар, 26 — включатель приборов, плафонов и отопителя, 27 — контрольная лампа «заряд-разряд»









Для соединения источников электрической энергии с потребителями на автомобилях применяют однопроводную систему (рис. 41), при которой вторым проводом являются металлические части автомобиля (его масса). При такой схеме соединения

один из полюсов источников тока (обычно отрицательный) замыкается на массу, а положительный соединяется с системой проводки. Марки приборов электрооборудования, устанавливаемого на автомобилях, приведены в табл. 3.







Таблица 3

Марки приборов электрооборудования, устанавливаемых на автомобилях



Марки приборов, устанавливаемых на автомобилях

Приборы

ЗИЛ-164 (ЗИЛ-164А)

ЗИЛ-130

МАЗ-500

КРАЗ-219

Аккумуляторная батарея

ЗСТ-84

6СТ-84

6СТ-128

6СТ 128

Г енератор

Г-12В

Г-130

Г-107

Г-107

Реле-регулятор ....

РР-24Г

РР-130

РР-107

РР-107

Стартер

Прерыватель-распредели­

СТ-156

СТ-130

СТ-103

СТ-26

тель

Р21-А

Р21-А

Свечи зажигания . . .

А16У

А15Б









Контрольные вопросы

1.                Для чего используется электрическая энергия на автомобилях?

2.                Какие приборы относятся к источникам электрической энергии?

3.                На какие системы подразделяются потребители электрической энергии?

Каково напряжение в электрической цепи автомобильных шасси?
