Экскаваторные забои

Экскаваторные забои - часть 3

Драглайн. Большие, чем у прямой лопаты, размеры драглайна определяют его преимущества при работе с выгрузкой грунта в отвал или при укладке грунта непосредственно в возводимое сооружение. Гибкое крепление ковша делает менее удобной погрузку грунта в транспортные машины (по сравнению с прямой лопатой). Однако на практике погрузку драглайном в транспорт применяют многие машинисты. В настоящее время для погрузки грунта в автотранспорт применяют ковши драглайна емкостью до 1,6 м3.

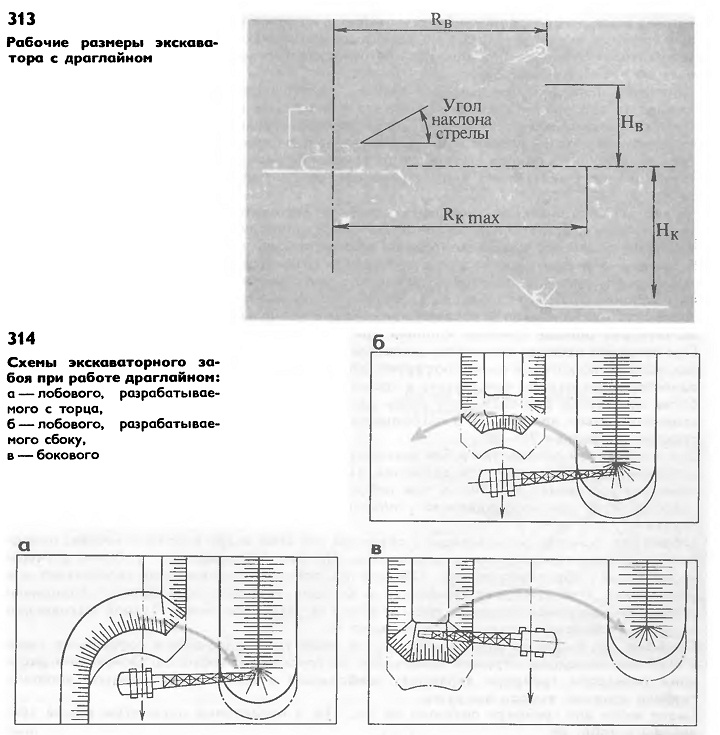

На рис. 313 показаны основные рабочие размеры экскаватора, оборудованного драглайном. Эти размеры определяются емкостью ковша, длиной стрелы, углом наклона стрелы и величиной заброса ковша за пределы горизонтальной проекции стрелы.

К рабочим размерам экскаватора с драглайном относятся: радиус выгрузки RB; высота выгрузки Нв; радиус копания R (различают радиус копания без заброса ковша Rk и радиус копания с забросом ковша ктах); глубина копания Нк (различают глубину копания драглайна при концевом и боковом проходах; глубина копания при концевом проходе значительно больше глубины копания при боковом проходе).

При концевом проходе экскаватор движется вдоль оси разрабатываемого забоя в пределах полосы, на которой вынимают грунт (рис. 314). Грунт можно укладывать в двух- или односторонние отвалы или грузить в транспортные средства. При последующей разработке экскаватор разрабатывает лишь один откос. Грунт можно укладывать в односторонний отвал или грузить в автомашины. Угол поворота при концевом проходе составляет в среднем 70—80 .

Для поперечной разработки забоя экскаватор устанавливают сбоку забоя и копают в направлении, поперечном оси движения. При погрузке в автотранспорт средний угол поворота составляет 80—90 , а при работе в отвал 160—170°. Такая схема работы целесообразна при необходимости увеличения ширины выемки и дальности переноса грунта.

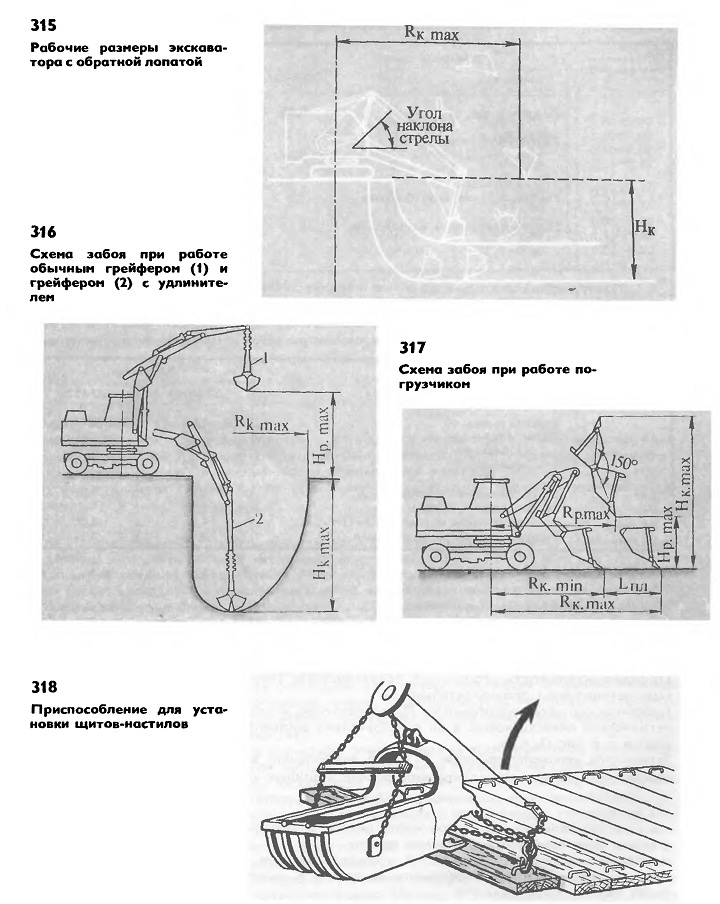

Обратная лопата. Экскаваторы с обратной лопатой ведут работы в забоях, аналогичных забоям экскаваторов с драглайном. На рис. 315 приведены рабочие размеры экскаватора с обратной лопатой. Обычно ось рабочего перемещения экскаватора для уменьшения угла поворота смещается в сторону транспортного пути. Автомашины устанавливают таким образом, чтобы во время загрузки угол между стрелой экскаватора и продольной осью автомобиля был около 40 .

Грейфер предназначен для выемки грунта ниже уровня стоянки и сооружения узких и глубоких колодцев, отрывки небольших, но глубоких котлованов. Основными рабочими размерами грейфера являются: наибольший и наименьший радиусы копания, глубина копания, высота выгрузки.

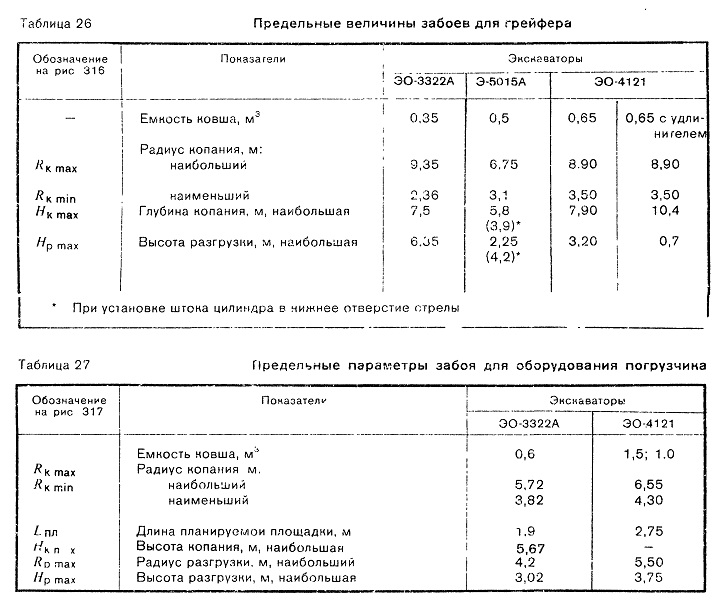

Схема забоя для грейфера показана на рис. 316, а предельные параметры забоев приведены в табл. 26.

Погрузчик предназначен для разработки грунта выше уровня стоянки из штабелей для погрузки в транспорт. Основными рабочими размерами забоя (рис. 317, табл. 27) экскаватора являются наибольший и наименьший радиусы копания, длина планируемой площадки, высота копания и разгрузки.

Универсальные гусеничные экскаваторы отличаются сравнительно большим средним удельным давлением на грунт (0,62—1,2 кгс/см2). Вследствие этого гусеничные экскаваторы в забоях во влажных или заболоченных грунтах вязнут. В таких грунтах экскаваторы необходимо устанавливать на настилах, состоящих из отдельных щитов (еланей). Щиты могут быть деревянными или металлическими. Для работы экскаватора необходимо столько щитов, чтобы их общая длина была в 1,5 раза длиннее гусеничного хода. Экскаватор после разработки грунта передвигается на заранее уложенные щиты. После этого с помощью крюка (рис. 318), укрепленного на тяговой цепи ковша драглайна, перекладывают освободившиеся щиты для дальнейшего передвижения.
