Под забоем понимают место работы экскаватора, т. е. рабочую зону. Сюда
включена площадка, на которой стоит экскаватор, часть поверхности, с
которой вынимают грунт, а также площадка для установки транспортных
средств, подаваемых под погрузку.

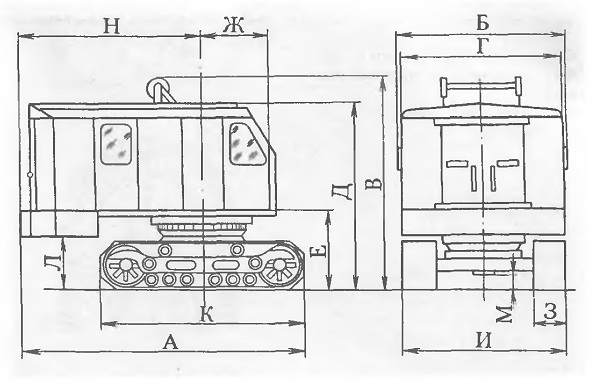

310 Габариты экскаваторов:
А — наибольшая длина, Б — наибольшая ширина, В—наибольшая высота, Г —
ширина кузова, Д — высота по крышке, Е — высота оси пяты стрелы от
уровня стоянки, Ж — расстояние от оси пяты стрелы до оси вращения, 3 —
ширина гусеничной ленты, И — ширина гусеничного хода, К — длина
гусеницы, Л — просвет под противовесной плитой,
М — просвет под картером ходового механизма, Н — радиус вращения
хвостовой части кузова
Когда разработку ведут в отвал, к забою относят
также площадку для размещения выгружаемого из ковша грунта. Забой
перемещается по мере разработки грунта экскаватором.
Размеры и формы забоя зависят от габаритов экскаватора, от вида рабочего
оборудования, его размеров и вида транспортных средств.
Если земляные работы ведут для постройки земляного сооружения
(котлована, траншеи и т. п.), то размеры забоя зависят также и от
масштаба земляного сооружения. В меньшей степени размеры забоя зависят
от размеров выемки при карьерных работах, когда экскаваторную разработку
ведут с целью добычи материала для возведения земляных сооружений или
получения сырья для приготовления строительных сооружений или
строительных деталей.
Габариты экскаваторов характеризуют основные линейные размеры ходового
устройства и поворотной платформы с кузовом. На рис. 310 показаны
основные габаритные размеры, необходимые для определения размеров
рабочего места экскаватора. Например, радиус вращения хвостовой части
кузова Н необходимо знать для правильной расстановки транспортных
средств или правильной установки экскаватора у откоса, так как по
правилам техники безопасности при любом повороте платформы рас-стояние
между задней частью кузова и откосом или транспортным средством должно
быть не меньше 1 м. Размеры £ и Ж определяют место установки рабочего
оборудования, размеры Б и И необходимы для вычисления ширины проезда
экскаватора и т. п.
При всех экскаваторных работах забой проектируют и организуют так, чтобы
лучше использовать оборудование, добиваться высокой производительности
труда и снижения стоимости работ. Большую помощь здесь оказывают
технологические карты на установку экскаватора в забое, в которых
регламентированы размеры забоя, расстановка транспортных средств,
величина передвижек и т. п.
