§ 27
Сменные рабочие органы гидравлических
экскаваторов (ЭО-3322А и ЭО-4121)
Самыми распространенными сменными рабочими органами гидравлических
экскаваторов являются ковши обратной лопаты (табл. 5, п. 1). Для одной и
той же модели экскаватора выпускают ковши различной емкости,
конфигурации и конструкции (табл. 5, п. 2—6). Многие машины оснащают
ковшами для работы в липких и влажных грунтах. Эти ковши снабжаются
автоматическими выталкивателями-эжекторами, очищающими внутреннюю
поверхность ковша при разгрузке грунта.
Ковши для планировочных и зачистных работ (табл. 5, п. 4 и 5) отличаются
значительной шириной и чаще всего имеют режущую кромку без зубьев.
Режущая часть таких ковшей представляет собой плоский нож, приваренный к
днищу и боковым стенкам. Цилиндрическая форма задней стенки и днища
облегчает заполнение ковша грунтом и его разгрузку.
Погрузочные ковши (табл. 5, п. 6) в отличии от планировочных выполняют
меньшими по ширине, но большими по высоте. Их режущая кромка оснащается
большим числом зубьев, но в некоторых случаях они отсутствуют.
При ремонте и реконструкции дорог, а также погрузке кусковых материалов
в транспорт применяют ковш с ребрами жесткости. Зубья в этом случае
надежно крепят болтами.
Для засыпки ям и траншей может быть смонтирован бульдозерный отвал
(табл. 5, п. 7), а для рыхления грунтов и пород и взламывания
асфальтовых покрытий применяют много и однозубовые рыхлители (табл. 5,
п. 8 и 9). Последние используют также при корчевании пней.
Для проведения погрузочных работ используют грейферные и захватные
рабочие органы очень широкой номенклатуры (табл. 5, п. 12—18). На
гидравлические экскаваторы навешивают также активные органы цепного или
шнекового (табл. 5, п. 19) типа, приводимые в действие от
гидродвигателей.
Для работы вблизи фундаментов зданий и других сооружений на подвижную
часть стрелы устанавливают надставку, которая обеспечивает боковое
смещение ковша относительно продольной оси стрелы (табл. 5, п. 11). На
некоторых моделях машин применяют ковш с зубьями, расположенными с двух
сторон (табл. 5, п. 20). Такой ковш позволяет разрабатывать грунт
обратной лопатой ниже уровня стоянки машины и прямой — выше уровня
стоянки машины.

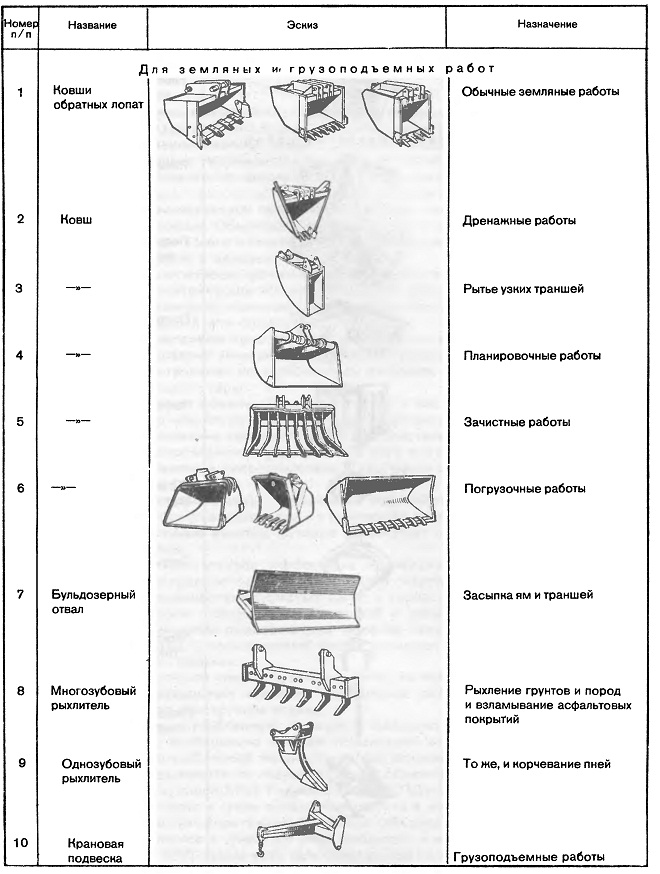

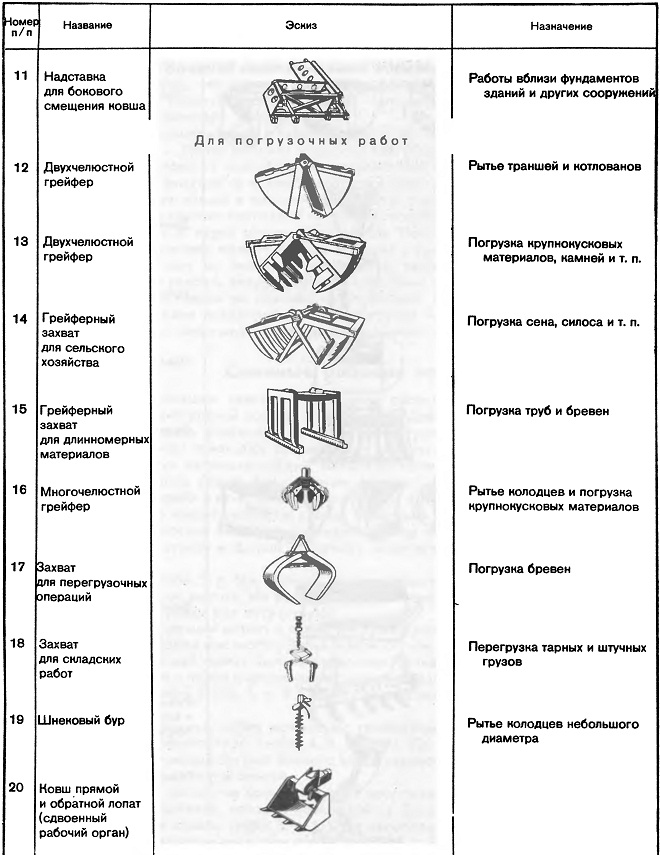

Таблица 5
Сменные рабочие органы
