Экскаваторы 4-й размерной группы (Э-652Б и Э-652БС) - часть 4

Рычаги и педали управления экскаваторов Э-652Б и Э-652БС

 (рис. 81). Все основные операции в рабочем цикле выполняют с помощью рычагов 7 и 2, каждый из которых имеет по четыре рабочих положения и одно нейтральное.

При передвижении рычага 7 из нейтрального положения назад включается правый фрикцион главной лебедки (тяга или подъем ковша или подъем груза), при перемещении вправо включается механизм открывания днища ковша. Установка рычага 1 в переднее или левое положение соответствует включению правой или левой кулачковых муфт на горизонтальном валу механизма хода (разворот экскаватора на месте).

Перемещение рычага 2 вперед соответствует включению левого фрикциона главной лебедки (напор рукояти, подъем ковша драглайна или оборудования обратной лопаты); назад — фрикциона реверса главной лебедки (возврат рукояти, подъем стрелы или опускание груза); установка рычага в правое или левое положение — включению левого или правого фрикциона механизма реверса (платформа экскаватора вращается в ту или другую сторону).

Чтобы подготовить экскаватор к передвижению, необходимо выключить стопоры гусеничного хода и собачки храповых устройств механизма хода перемещением рычага 3 вперед.

Нейтральное положение рычага 4 соответствует включению тормоза механизма поворота и соединению двусторонней кулачковой муфты реверса главной лебедки со звездочкой возврата рукояти. Для выключения тормоза механизма поворота рычаг4 перемещают назад. При перемещении рычага 4 вперед двусторонняя кулачковая муфта соединяется с барабаном подъема стрелы.

Перемещая рычаг 10 назад, включают главную муфту, опуская рычаг 9, увеличивают частоту вращения двигателя. Верхнее положение рычага 5 соответствует включению тормоза лебедки подъема стрелы, а нижнее — его выключению.

Рычагом б включают первую (верхнее положение рычага) или вторую (нижнее положение рычага) скорости механизмов поворота платформы и хода экскаватора.

Механизмы поворота и хода, как известно, одновременно работать не могут. Для подготовки их, к работе следует включить соответствующие кулачковые муфты на вертикальных валах этих механизмов. Эту операцию выполняют с помощью рычага 7, перемещение которого вверх соответствует включенному положению механизма поворота и выключенному механизма хода. При перемещении^рычага 7 вниз положение изменяется: механизм хода включается, а механизм поворота выключается.

Следует иметь в виду, что для вращения платформы или передвижения машины нужно установить в определенное положение не только рычаг 7, но и включить один из фрикционов механизма реверса, передвинув рычаг 2 вправо или влево.

Собачка храпового устройства стрелоподъемной лебедки постоянно находится во включенном положении под действием пружины. Выключают собачку перемещением тяги 8 вперед.

Тормозами главной лебедки управляют педалями 11 и 12. Для включения нужного тормоза нажимают на соответствующую педаль ногой. При снятии ноги педаль под действием пружины возвращается в верхнее положение, которое соответствует выключенному положению тормоза.

При переключении рычагов, имеющих фиксаторы крайних положений, необходимо всегда ставить рычаг на фиксатор. Нарушение этого правила приводит к неполному включению шестерен или кулачковых муфт, в результате чего они преждевременно изнашиваются. Если же не установить в фиксированное положение рычаг управления главной муфтой, то это может привести к аварии или несчастному случаю.

Фиксатором рычага 2, наоборот, следует пользоваться осторожно и только при передвижении экскаватора на длинных прямых участках пути, когда нет необходимости в экстренной остановке экскаватора. Особое внимание следует обращать на рычаг 4\ его нельзя включать до отказа, а только до положений, фиксируемых шариковыми фиксаторами.

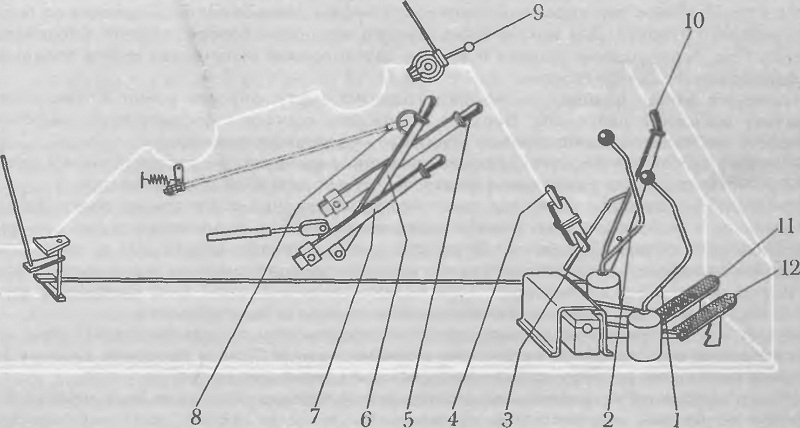

81 Рычаги и педали управления:
рычаги: 1 и 2— управления рабочим циклом,

3 — выключения стопора и собачек храповых устройств гусеничного хода,

4—управления тормозом поворота и механизмом возврата рукояти,

5 — тормоза стреловой лебедки,

6 — включения скоростей механизмов поворота и хода,

7 — включения кулачковых
муфт механизмов поворота и хода,

9 — управления частотой вращения двигателя,

10 — главной муфты;

8 — тяга выключения собачки;

11 и 12 — педали тормозов главной лебедки
