Исполнительные пневмоцилиндры экскаватора Э-652Б

Исполнительные пневмоцилиндры предназначены для управления фрикционами и другими устройствами, включающими и выключающими механизмы экскаватора. Рассмотрим исполнительный пневмоцилиндр фрикционной муфты механизма реверса экскаватора Э-652Б (рис. 62, а). Возвратная пружина, расположенная вне цилиндра, через толкатель 4 стремится сдвинуть поршень 2 в крайнее правое положение, выжимая воздух из рабочей полости пневмоцилиндра в атмосферу при выключенном положении пневмоаппарата управления. Во время впуска сжатого воздуха через отверстие А в задней крышке пневмоцилиндра, приваренной к цилиндрическому корпусу 7, поршень 2 смещается влево, включая фрикцион. На поршне 2 установлены уплотнительные кольца 6.

Исполнительный пневмоцилиндр крепят на валу реверса передней крышкой 7, которую фиксируют от вращения стопорной шайбой 3 и зажимают гайкой 8. Гайка удерживается от отвертывания отгибной шайбой 5, усик которой входит в прорезь вала.

Поршень и пневмоцилиндр смазывают, заполняя солидолом среднюю проточку, расположенную на поверхности цилиндра между уплотнительными кольцами. Смазку пополняют при периодических осмотрах.

Зимой уплотнительные кольца б поршня могут примерзать к внутренней поверхности корпуса 7, особенно при попадании конденсата в цилиндр. В результате этого возвратная пружина перестает действовать и рабочий механизм полностью не выключается, как говорят «прихватывает», что нарушает четкость управления им.

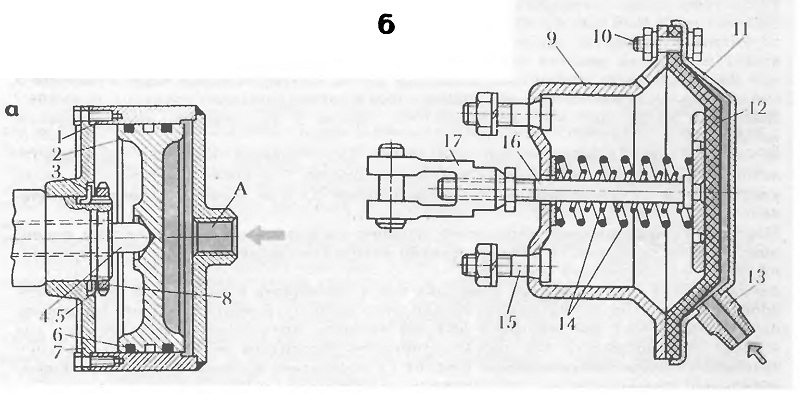

62 Исполнительные узлы пневмоуправления:

а — цилиндр,

6 — камера;

1 — корпус цилиндра,

2 — поршень,

3 и 5 — стопорная и отгибная шайбы,

4 — толкатель,

6 — уплотнительное кольцо,

7 и 11 — крышки,

8 — гайка,
9 — корпус камеры,

10 и 15 — болты,

12 — диафрагма,

13 — штуцер,

14 — возвратные пружины,

16 — шток,

17 — вилка штока
