Ресивер экскаватора Э-652Б

Ресивер служит аккумулятором, в котором содержится запас сжатого воздуха. Часто его используют также для охлаждения нагретого в компрессоре воздуха и для дополнительного выделения конденсата влаги и масла. В этом случае ресивер выполняют в виде секционного охладителя (рис. 59). Он состоит из секций 2 большого диаметра, расположенных рядом, соединенных между собой трубками 1 малого диаметра и прикрепленных друг к другу планками 3. В нижней части каждой секции установлен спускной кран. Наличие нескольких секций увеличивает поверхность и соответственно ускоряет процесс охлаждения, а также способствует выпадению кондесата за счет изменения скорости и направления движения воздуха при переходе из секций большого диаметра в тонкие соединительные трубки, и наоборот.

Сжатый воздух поступает из масловлагоотделителя через нагнетательный штуцер 4 в первую секцию охладителя, а после нее последовательно проходит через остальные секции. По мере прохождения воздуха по секциям ресивера его температура и влагосо-держание снижаются.

Выделяющийся в процессе охлаждения воздуха конденсат стекает вниз по стенкам каждой секции, откуда его сливают через спускной кран. Рекомендуется сливать конденсат в конце каждой смены, а если его много, то несколько раз в смену.

Для управления механизмами применяют крановые пневмоаппараты прямого действия, соединяющие полость рабочего пневмоцилиндра (камеры) с ресивером без изменения давления подаваемого воздуха, и регулируемые пневмоаппараты, позволяющие регулировать давление воздуха в исполнительном пневмоцилиндре (камере) включаемого рабочего механизма.

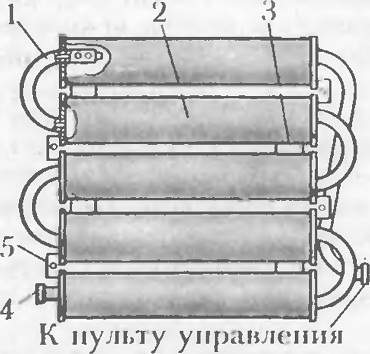

59 Секционный охладитель пневмоуправления экскаватора Э-652Б:
1 — соединительная трубка,
2 — секция, 3 — планка, 4 — нагнетательный штуцер, 5 — кронштейн
